面銑刀的結構取決于各刀具制造商的設計,但大部分還是相同的。

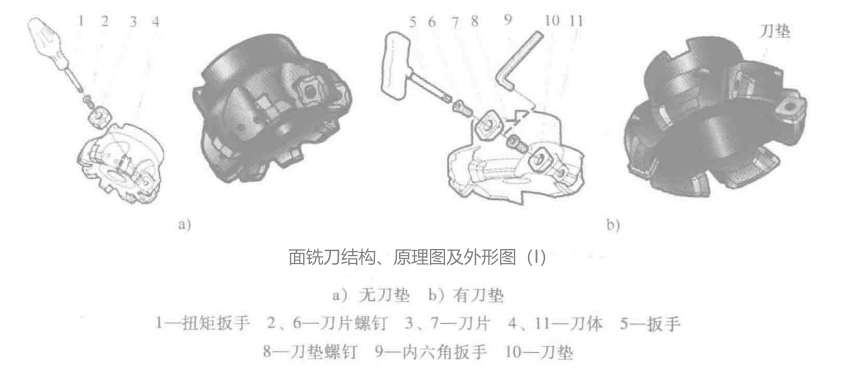

下圖所示為螺釘沉頭夾緊刀片的面銑刀結構、原理圖及其外形,其刀片為螺釘沉頭夾緊方式,平裝姿態,兩種接口型式的差異主要在是否設置刀墊。其中,圖a未設計刀墊,適用于刀具尺寸較小或刀齒較密的場合。圖b所示為設計有刀墊的結構原理圖及其外形圖,刀墊的存在可起到保護刀體的作用,但其需占用一定的空間。

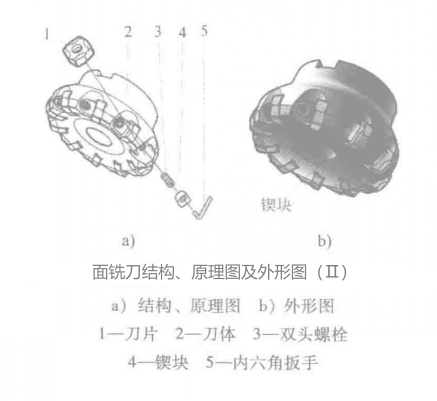

下圖所示為螺釘鍥塊夾緊刀片的面銑刀結構、原理圖及其外形。刀片為螺釘鍥塊夾緊方式,前壓式鍥塊,刀片平裝。

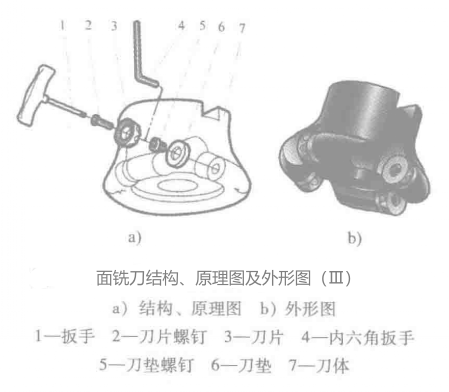

下圖所示為圓刀片面銑刀結構、原理圖及其外形。刀片采取螺釘沉孔夾緊方式設計有刀墊,刀片平裝。

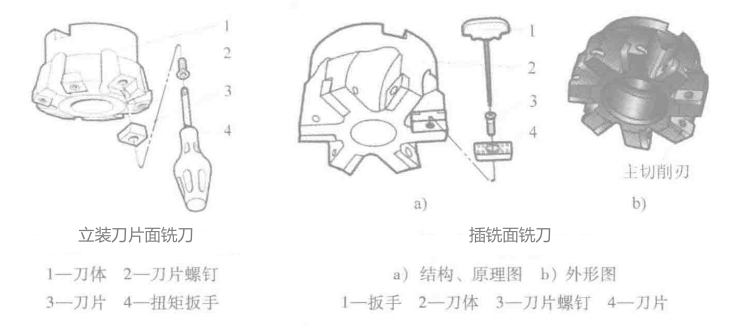

如圖所示為立裝刀片的面銑刀結構、原理圖,刀片為螺釘沉孔夾緊方式,刀片立裝。下圖所示為插銑面銑刀的結構、原理圖及其外形圖,螺釘沉孔夾緊方式緊固刀片,刀片平裝。注意其端面切削刃為主切削刃,主偏角k=92°。
下圖所示為刀片軸向位置可調節的面銑刀結構、原理圖及其外形。刀片仍為螺釘沉孔夾緊方式,但刀片底面與刀體接合面為鋸齒結合面,確保其徑向位置準確,而軸向位置可由專用的調節裝置調整,顯然,這種面銑刀適合于精銑加工。
下圖所示為彈簧鍥塊夾緊式的面銑刀結構、原理圖及其外形。
下圖所示為刀片軸向位置可調節的面銑刀結構、原理圖,其刀片是一個獨立結構的機夾式小刀頭,更換刀頭可實現不同的主偏角結構等。小刀頭的軸向位置可由調節螺釘實現,螺釘用于夾固小刀頭。
