面銑刀是以端面銑削方式為主,大區域平面幾何特征為對象的銑削加工刀具。其平面區域主要為無特定邊界要求的連續平面,也可以是等高的不連續平面或以這些平面為主的階梯平面等。

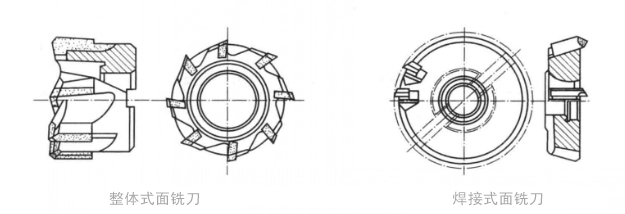

由于面銑刀的體積較大,因此,整體式結構幾乎不予考慮。即使是整體焊接式結構,由于刀體材料難以重復使用,目前也已很少應用。
焊接——夾固式面銑刀是先將刀片焊接在小刀頭上,然后再將小刀頭用機械夾固的方式安裝在可重復使用的刀體上的一種結構型式。刀頭報廢后可換裝上新刀頭,因此延長了刀體的使用壽命。其主要應用于早期的普通銑削平面加工。
鑲齒套式面銑刀是采用底面為90°鋸齒斜鍥式結構(鍥角較小,具有自鎖功能)的刀片,將其鑲嵌在刀體上相應結構型式的鑲槽中,利用刀體材料的彈性變形與自鎖后的摩擦力夾緊,并在設計上確保切削力使刀片更緊。這種刀片由于加工精度高,刀片材料多以高速工具鋼為主,因此,多用于中低速切削,自從以硬質合金刀片為主的機夾可轉位銑刀出現后,鑲齒式銑刀便逐漸退出市場,其在數控刀具系列中不被看好,幾乎少有數控刀具制造商推介該結構式數控銑刀。
機夾可轉位式面銑刀是當前數控面銑削刀具的主流產品,其刀片可轉位、不重可更換、專業化生產等特點,專業化生產模式保證了各種先進刀具材料與涂層技術得到有效利用,各種專用幾何參數的面銑刀型號使得人們不必過多關注切削加工中幾何參數——前角y、后角α和刃傾角λ等的選擇。優異的切削使用性使其成為各刀具制造商主導刀具系列之一。刀墊通過楔塊和緊固螺釘夾緊在刀體上,在緊固螺釘旋緊前旋轉偏心銷,將刀墊軸向支承點的軸向跳動調整到一定數值范圍內。刀片安放在了刀墊上后,通過楔塊和緊固螺釘夾緊。偏心銷還能防止切削時刀墊受過大軸向力,而產生軸向竄動。切削刃磨損后,將刀片轉位或更換刀片后可繼續使用。
