C型面銑刀通過互換尺寸按IS02940-1:1974的帶7:24錐柄的定心刀桿,用螺釘固定在銑床主軸上,刀具直徑為315 mm160mm、200mm、250mm、400mm和500mm等。其中,直徑為160mm 的規(guī)格也可制成端鍵傳動。

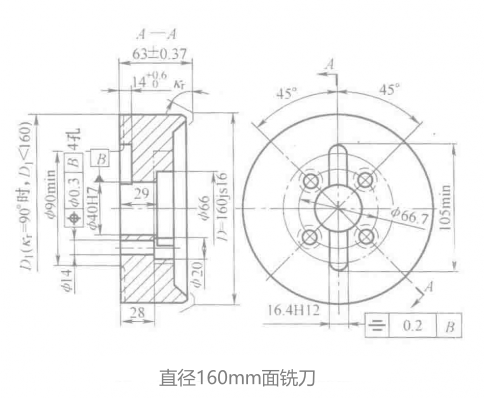

①直徑D=160mm,40號定心刀桿面銑刀,結構簡圖及基本參數(shù)參見下圖。這種銑刀也可制成端鍵傳動型式;主偏角為45°、75°、90°三種:銑刀體可制成帶螺釘頭沉孔結構或圓形槽結構,如圖中所示;刀體背面上直徑為90mm(最小)處的空刀是任選的。

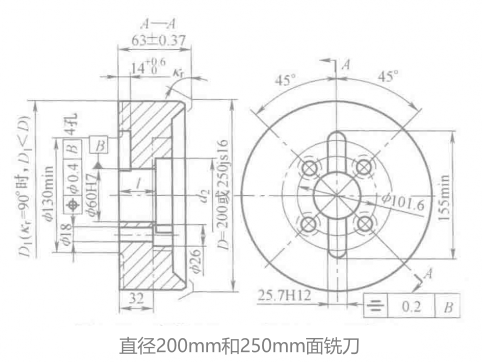

②)直徑D=200mm和250mm,50號定心刀桿面銑刀,結構簡圖及基本參數(shù)參見下圖。主偏角為45°、75°90°三種;銑刀體可制成帶螺釘頭沉孔結構或圓形槽結構,如點畫線所示:定心孔尺寸l和d由制造商自定;刀體背面上直徑為130mm(最小)處的空刀是任選的。

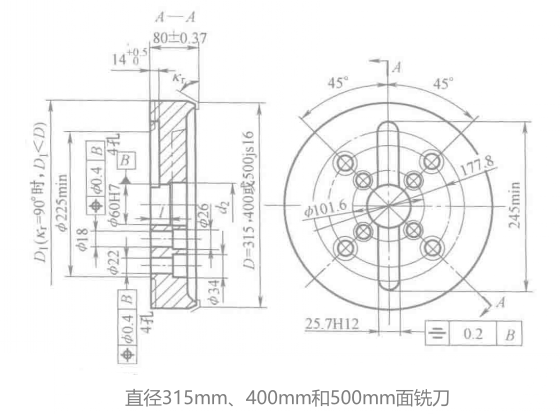

③直徑D=315mm、400mm和500mm,60號定心刀桿面銑刀,結構簡圖及基本參數(shù)參見下圖。主偏角為45°、75°、90°三種;銑刀體可制成帶螺釘頭沉孔結構或圓形槽結構,如圖中點畫線所示;定心孔尺寸!和山由制造商自定;刀體背面上直徑為225mm(最小)處的空刀是任選的。
