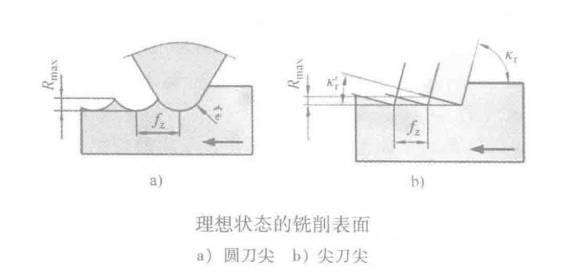

面銑削加工為多刀加工,即使是各刀片處于理想的等高位置,由于刀尖存在圓角或存在一定的副偏角,加工表面也會存在一定的殘留面積,下圖所示為單齒加工的殘留面積情況。通過幾何關系可得出殘留面積的高度Rmax的計算式為:
圓刀尖:
尖刀尖:
式中Rmax——?dú)埩裘娣e高度;
fz——每齒進給量;
Rε——刀尖圓角半徑;
Κr——主偏角;
Κ'r——副偏角;

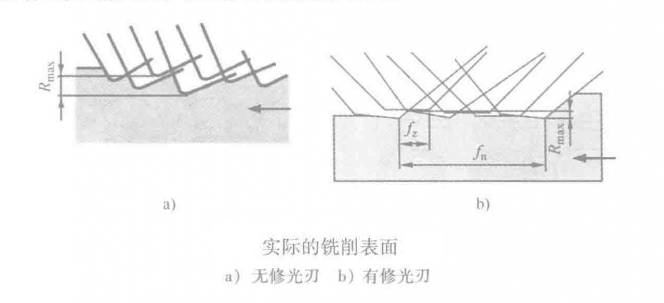

實際的情況為多齒加工,且各刀齒由于安裝誤差,必然存在高度誤差,其加工表面的情況如下圖所示。圖a所示為無修光刃刀片加工示意圖,由于各刀片安裝誤差,其最大殘留面積高度Rmax要大于理想狀態的上圖b;下圖b所示的刀片雖然帶有修光刃,但由于刀片安裝誤差的存在,即使是每齒進給量fz小于修光刃的長度b,仍然會存在殘留面積,當然,由于修光刃的存在,最大殘留面積高度Rmax還是大大減小了這也就是為什么大部分刀片均刃磨有相應的修光刃。
