刀片形狀決定了刀片的強度與可轉位次數等,見下表。

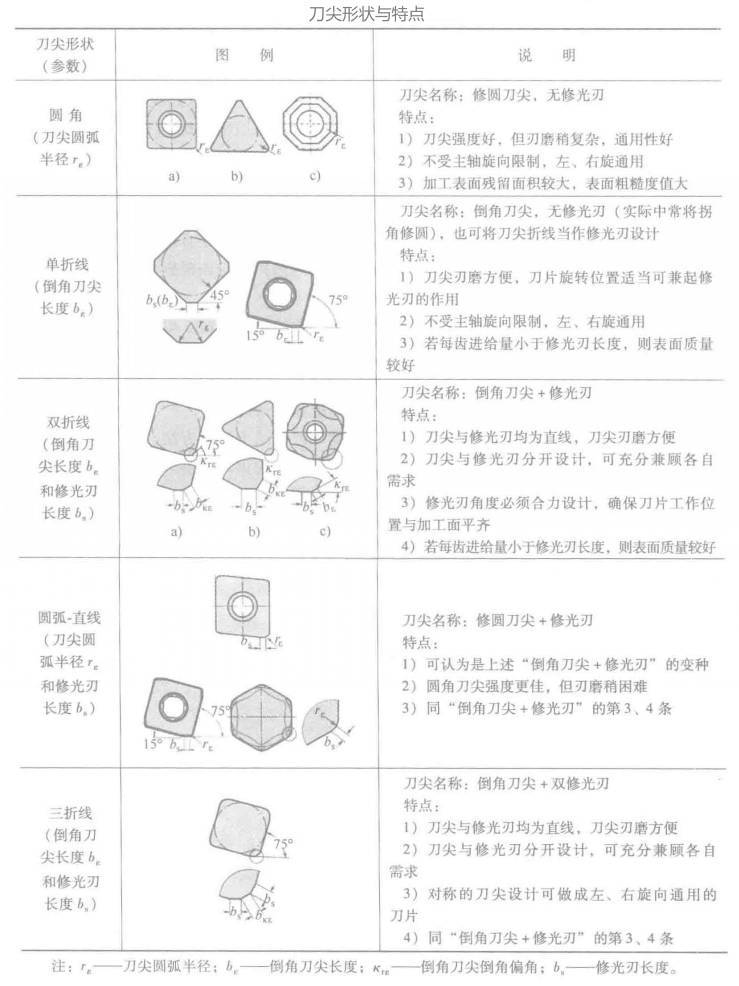

面銑刀加工為多刃切削,銑削過程基本屬斷續切削,因此,有必要加強刀尖強度如采用修圓刀尖或倒角刀尖;同時,為了提高加工表面質量,又常在副切削刃靠近刀尖處修磨出一段副偏角為0°或接近0°的修光刃。注意到刀片代號中修光刃的長度是表達不出來的,因此這部分內容還是要以刀具廠商的產品樣本為準,下表列舉了面銑刀常見刀尖形狀及其選擇時要考慮的刀尖參數,供參考。
刀片選擇時還有斷屑槽與切削刃斷面形狀(如倒棱等)的選擇,這兩個參數基本集中在前刀面上,CB/T2076-2007規定的刀片代號的第④為僅僅規定是否有斷屑槽但未規定斷屑槽的具體形狀與參數,注意到機夾可轉位刀片一般均為粉末冶金的方法制造,且為了兼顧切削刃處各點的斷屑性能,其前刀面的斷屑槽遠比手工刃磨刀具的斷屑槽復雜得多,不同廠家刀片的斷屑槽是有差異的。同樣,切削刃上是否刃負倒棱在刀片代號的第⑧位有所表示,但其不能表達出負倒棱的幾何參數。細細品味,就可發現這兩個參數對切削過程的影響是復雜與微妙的,甚至不能用幾個簡單的參數表達,各刀具制造商在這方面的研究是有所投入的,同時,具體的參數也是有所保留的,這些也是造成各廠家刀片性能差異的原因之一。這部分參數的選擇,應該根據切削原理的基礎知識參照刀具樣本選擇。
關于斷屑槽,反正用戶不能刃磨,就按廠家推薦的形狀確定,事實上,同樣的斷屑槽,不同的切削用量和材料性能,其斷屑效果也是不一樣的,因此具體切屑形態的控制可通過加工時的調整切削用量進行控制。而我們知道,負倒的存在是可以增加切削刃強度的,刃口部適當?shù)牡箞A角,對提高刀具壽命也是有幫助的。
