面銑刀基本參數

時間:2024-10-28 17:23:04 來源:admin 點擊:0

面銑刀的基本參數包括主規格參數(切削直徑D),以及附屬的基本參數,如主偏角κ,、最大背吃刀量a和齒數z等,如圖所示。

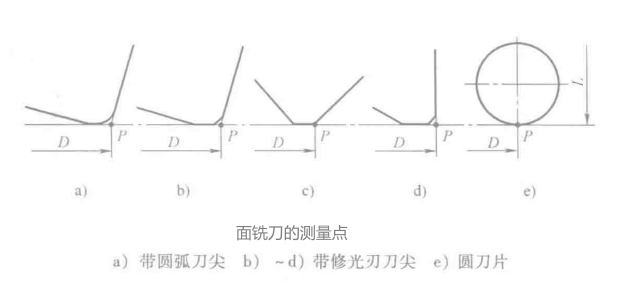

要確定刀具直徑D,首先必須確定刀片上的度量點GB/T 5342.3-2006定義了明確的測量點P,如圖所示。


面銑刀直徑D指的是P點運動軌跡圓的直徑。直徑D是面銑刀選擇的重要參數之其大小要與機床功率相適應,也是計算機床主軸轉速的重要參數。面銑刀直徑是按R10系列(公比約1.25)的優先數分布的,常見的直徑規格有:?50、?63、?80、?100、?125、?160、?200、?250等,并可按優先數R10系列上、下延伸,如中?25、?32、?40和 ?315、?400、?500、?630等規格。直徑D與數控加工工藝及編程也有極大的關系,一般直徑D以端面銑削參數側吃刀量a保持1.2~1.5倍的狀況切削效果最佳。也就是說數控編程面銑削時刀具軌跡的行距一般取刀具直徑的65%~85%。依據主偏角的定義可知面銑刀的主偏角k是切削刃在基面上的投影與端面之間的夾角。在進給速度一定的情況下,主偏角減小,則切削厚度h減小而切削寬度b增加;主偏角對切削分力的影響也是很大的,主偏角減小,則軸向力增大而徑向力減小,較小的徑向力可使面銑削的材料切入更為平穩,但對于厚度方向工件剛性較差的薄件面銑削時,較大的軸向力容易引起振動。面銑刀典型的主偏角是45°、90°和10°,另外,60°、75°、55°和88°等主偏角也可見到。主偏角的選擇除階梯面的幾何特征約束外,更多的還是考慮工藝因素。

最大背吃刀量a是面銑刀每刀切削時最大允許的切削深度,當?shù)镀邢魅虚L(zhǎng)度和主偏角確定后,其參數值可計算獲得,但為了避免計算,大部分刀具樣本上會給出該值。

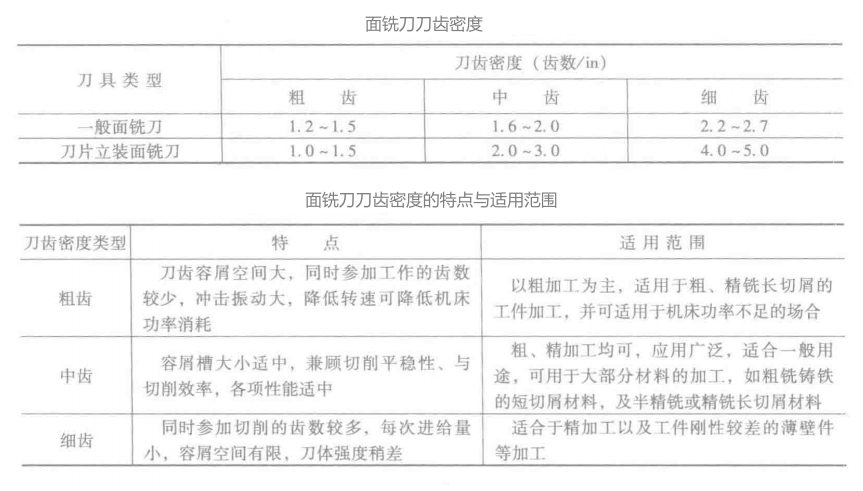

齒數z直接決定了面銑刀刀齒排列的疏密程度,其對容屑槽的大小、切削效率的高低、切削加工的平穩性和切削用量的計算等均有所影響。齒數與齒距存在一定的對應關,根據齒距的不同,常分為粗齒、中齒和細齒(也有稱為疏齒、密齒和超密齒等)。齒的疏密現在尚無統一的定量標準,現有資料上可見用每英寸直徑上所含齒數多少作為評定的依據,參見下表。不同刀齒密度類型的特點及適用范圍參見下表。粗齒刀具由于齒數少,切削振動會增加,故有時將刀齒設計為不等距結構,減小振動。
