隨著科技的不斷發(fā)展,難加工材料越來(lái)越來(lái)多,對(duì)于切削刀具的要求也越來(lái)越高,傳統(tǒng)的硬質(zhì)合金面臨著不耐磨,不抗沖擊,加工效率低等多種問(wèn)題。
激光熔覆亦稱(chēng)激光熔敷或激光包覆,是一種新的表面改性技術(shù)。它通過(guò)在基材表面添加熔覆材料,并利用高能密度的激光束使之與基材表面薄層一起熔凝的方法,在基層表面形成冶金結(jié)合的添料熔覆層。
熔覆層稀釋度低但結(jié)合力強(qiáng),與基體呈冶金結(jié)合,可顯著改善基體材料表面的耐磨、耐蝕、耐熱、抗氧化或電氣特性,從而達(dá)到表面改性或修復(fù)的目的,滿(mǎn)足材料表面特定性能要求的同時(shí)可節(jié)約大量的材料成本。
對(duì)關(guān)鍵部件表面通過(guò)激光熔覆超耐磨抗蝕合金,可以在零部件表面不變形的情況下大大提高零部件的使用壽命;對(duì)模具表面進(jìn)行激光熔覆處理,不僅提高模具強(qiáng)度,還可以降低2/3的制造成本,縮短4/5的制造周期。

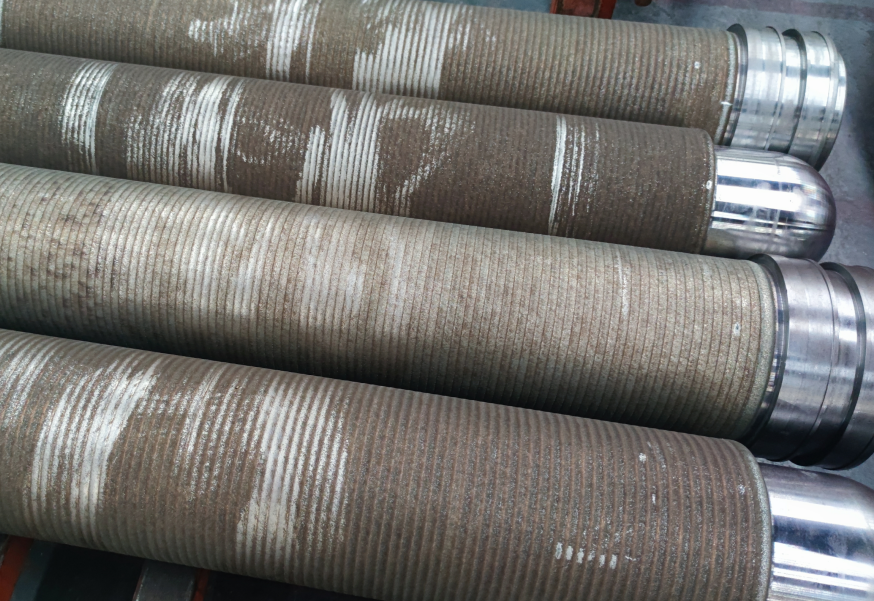

激光熔覆后的零件表面硬度可以達(dá)到HRC50以上,特別是在加工大型礦山設(shè)備配件時(shí),通硬質(zhì)合金刀具根本無(wú)法完成。以液壓支架油缸為例,普通的硬質(zhì)合金刀具表現(xiàn)出不耐磨,刀尖崩刃等情況,無(wú)法完成一次裝夾,一次車(chē)削成型的問(wèn)題,嚴(yán)重影響了加工效率。
工件名稱(chēng):液壓支架
工件材質(zhì):激光熔覆
工件直徑:280mm
工件長(zhǎng)度:1600mm
材質(zhì)硬度:HRC53
刀具品牌:倍耐銳
選用刀片:BNN9501 RNMN090400S02020
切削參數(shù):s=160m/min f=0.3mm/r ap=0.3mm

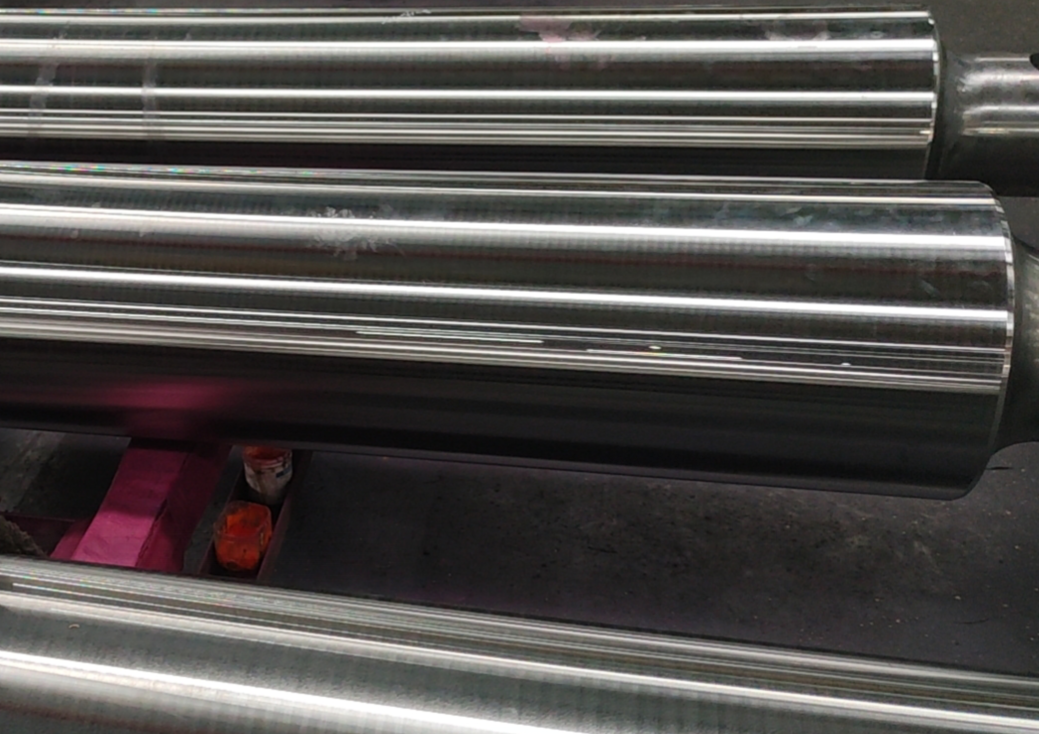

以上為選用倍耐銳BNN9501圓形刀片現(xiàn)場(chǎng)測(cè)試的情況,刀片一次裝夾順利完成整個(gè)工件的切削,中途不需要換刀,最終檢驗(yàn)尺寸公差都在客戶(hù)要求范圍內(nèi),刀尖無(wú)明顯崩缺現(xiàn)象。此外選擇圓形刀片的好處是可以反復(fù)多次使用,大大節(jié)省了客戶(hù)的用刀成本。
