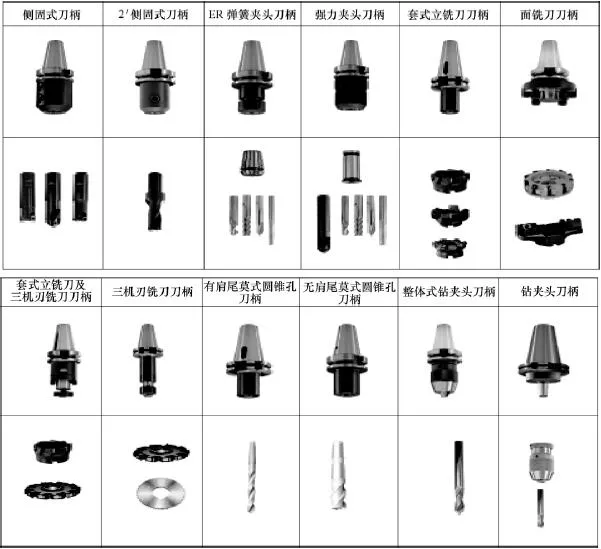

TSG工具系統屬于整體式結構，是專門為加工中心和鏜銑類數控機床配套的工具系統，如圖所示。

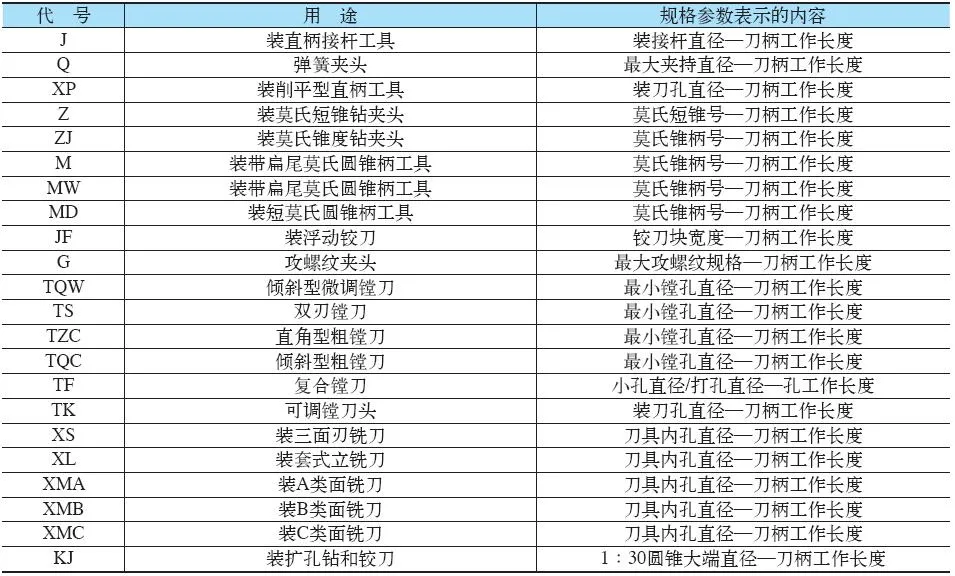

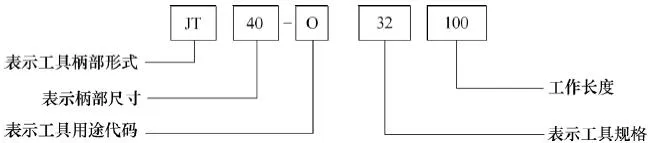

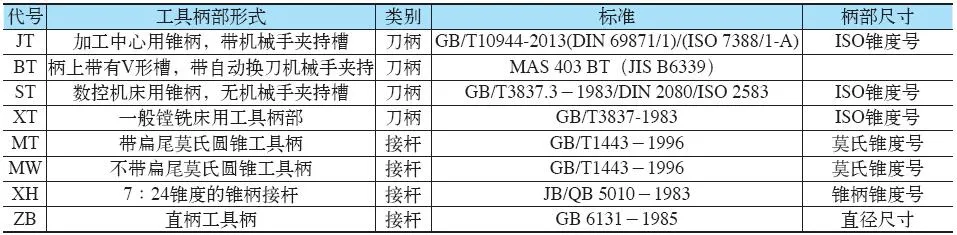

該工具系統錐柄和連桿連成一體；其優點是結構簡單、整體剛性強、使用方便、工作可靠、更換迅速等；缺點是錐柄的品種和數量較多。TSG工具系統的表示形式由工具柄部形式、柄部尺寸、工具用途、工作長度和工具規格組成，如圖所示。1. 工具柄部形式 一般采用7∶24圓錐柄，常用形式有JT、BT和ST等3種。通常有五種標準和規格，即NT（傳統型）（簡稱NT或ST）、 DIN 69871（德國標準）（簡稱JT、DIN、DAT或DV）、ISO 7388/1（國際標準）（簡稱IV或IT）、 MAS BT（日本標準）（簡稱 BT）以及ANSI/ASME（美國標準）（簡稱CAT）。JT表示采用國際標準ISO 7388制造的加工中心機床用錐柄柄部（帶機械手夾持槽）；BT表示采用日本標準MAS403制造的加工中心用錐柄柄部（帶機械手夾持槽）；NT型刀柄德國標準為DIN 2080，是在傳統型機床上通過拉桿將刀柄拉緊，國內也稱為ST，ST表示按GB3837制造的數控機床用錐柄（無機械手夾持槽）。目前，國內使用最多的是DIN 69871型（即JT）和MAS BT型兩種刀柄。DIN 69871型的刀柄可以安裝在DIN 69871型和ANSI/ASME主軸錐孔的機床上，ISO 7388/1型的刀柄可以安裝在DIN 69871型、ISO 7388/1和ANSI/ASME主軸錐孔的機床上，所以就通用性而言，ISO 7388/1型的刀柄是最好的。2. 柄部尺寸 對于錐柄表示相應ISO錐度號，對于圓柱柄表示直徑。4. 工具規格 表示工具的工作特性；例如輪廓直徑尺寸D和應用范圍L。5. 工作長度 表示工具的設計工作長度（錐柄大端直徑處到端面的距離）。
