可換頭螺旋立銑刀——下圖所示為一種可換頭螺旋立銑刀的結構示例，可換頭采用方形的凸凹結構定位與傳力，螺釘夾緊，使其定位可靠，傳遞的轉矩更大?？蓳Q頭的設計方案，可使容易損壞的頭部較經濟地得以修復，進一步提高銑刀的使用壽命。若可換頭設計成不同的結構型式，如球頭、端刃過中心等方案，可進一步擴大立銑刀的使用范圍。

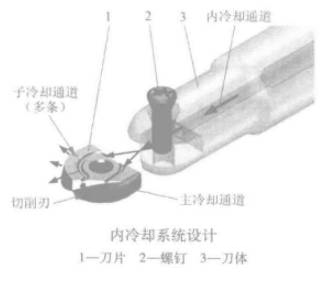

下圖所示為立銑刀刀片的拓展設計。下圖所示為國外某刀具制造商刀片拓展設計方案，這種設計思路值得學習與思考首先，其設置有冷卻系統，下圖所示，刀桿內設置有內冷卻通道，切削液經過該內冷卻通道至刀片，通過刀片上的兩條圓弧形冷卻通道(另一面也是如此)，右下一條通道的全部以及左上通道的部分切削液噴射到切削刃前刀片的切削區，同時，左上通道通過多條子冷卻通道噴射到切削刃的后刀面輔助冷卻。這種內冷卻通道冷卻效果很好，但機床主軸和刀柄必須有內冷卻功能。

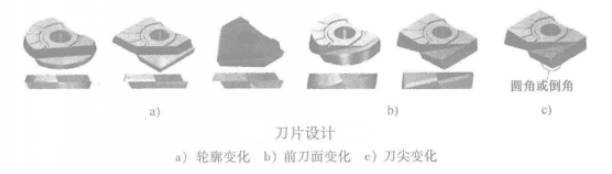

其次，刀片的變化，刀片輪廓可設置為球頭、平底和倒角形，如圖a所示，從而構造出球頭立銑刀、平底立銑刀和圓角立銑刀;通過前刀面的變化可構造出不同刃傾角的端面刃，標準的端面刃刃傾角為0°，如圖a所示，而圖b為刃傾角不等于0°的端面刃，類似于螺旋切削刃;刀尖也是可以變化的，可做成不同尺寸的倒圓角或倒角型式，如圖c所示。
