TSG數控工具系統特點及選用

時間：2024-04-08 11:19:32 來源：admin 點擊：0次

數控工具系統是高柔性化的加工系統，刀具數量多，要求更換迅速。因此，刀輔具的標準化和系列化十分重要。發達國家對刀輔具的標準化和系列化都十分重視，不少國家不僅有國家的標準，而且一些大的公司也都制訂了自己標準和系列。我國除了已制定的標準刀具系列外，還建立了TSG82數控工具系統。該數控工具系統是一個聯系數控機床（含加工中心）的主軸與刀具輔助系統。編程人員可以根據數控機床的加工范圍，按標準刀具目錄和標準工具系統選取和配置所需的刀具和輔具，供加工時使用。

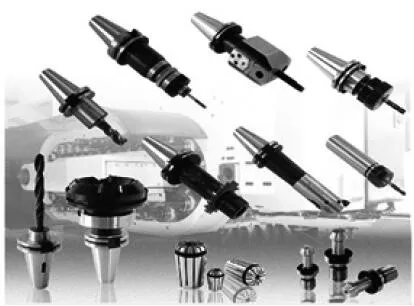

如圖所示，整體式結構的工具系統，把刀柄和夾持刀具的工作部分做成一體，使用時選用不同的品種和規格的刀柄，裝上對應的刀具就可以使用。

TSG整體式鏜銑類工具系統

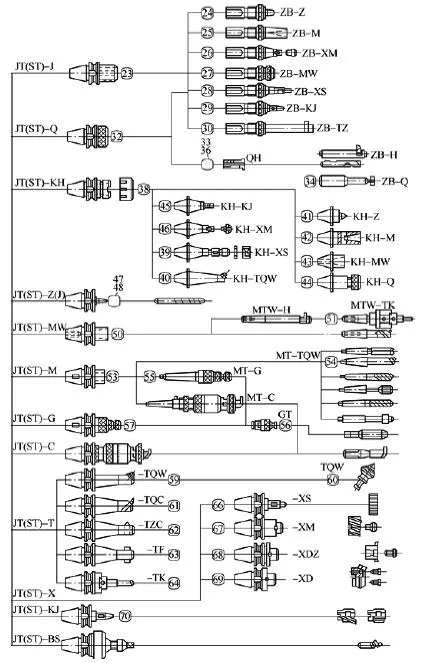

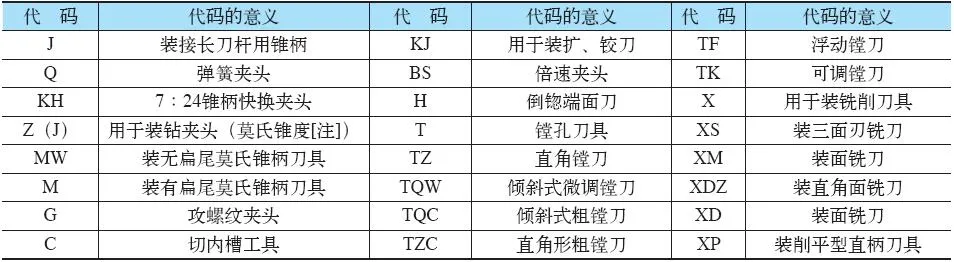

TSG82工具系統是與數控機床，特別是與加工中心配套的輔具。該系統包括多種接長桿、聯接刀柄（鏜、銑刀柄，莫氏錐孔刀柄，鉆夾頭刀柄，攻螺紋夾頭刀柄，鉆孔、擴孔、鉸孔等類刀柄）、鏜刀頭等少量的刀具。用這些配套，數控機床就可以完成銑、鉆、鏜、擴、鉸、攻螺紋等加工工裝。TSG82工具系統各種輔具和刀具具有結構簡單、緊湊、裝卸靈活、使用方便、更換迅速等特點。我國TSG工具系統就屬于整體式結構的工具系統。它的特點是將錐柄和接桿連成一體，不同品種和規格的工作部分都必須帶有與機床相連的柄部。其優點是結構簡單，使用方便、可靠，更換迅速等。缺點是錐柄的品種和數量較多。下圖所示是TSG82工具系統圖譜，選用時一定要按圖示進行配置。下表是TSG82工具系統的代碼和意義。
