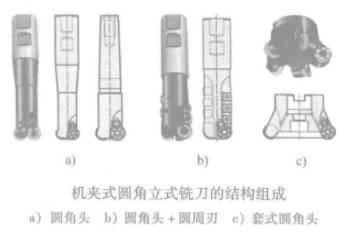

機夾圓角頭立銑刀——又稱圓角立銑刀或牛鼻銑刀，圓角頭的模擬一般采用圓形刀片，若需要圓周切削刃，則采用正方形或長方形刀片安裝在圓柱面上。下圖所示為圓角立銑刀的結構示例。圖a所示僅用圓形刀片模擬出圓角頭，柄部結構有削平直柄和莫氏錐柄型式;圖b則繼續在圓柱上安裝刀片實現了一定長度的圓周切削刃;圖c所示為套式圓角頭立銑刀，實際上與圓角面銑刀類似只是人們通常將直徑較小的面銑刀稱為立銑刀而已。圓角立銑刀廣泛用于曲面的半徑加工與曲率不大曲面的精加工顯然，圖a的結構基本能滿足要求，因此這種結構型式應用廣泛。

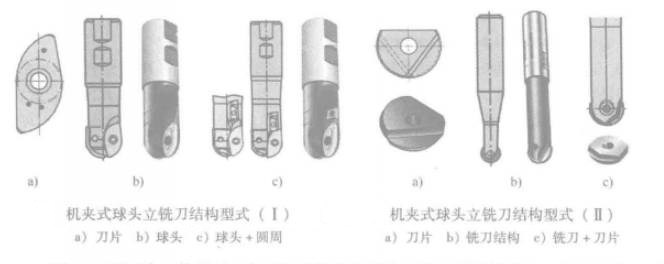

機夾球頭立銑刀——在刀片型號規則標準CB/T2076-2007中，能夠適合于模擬球頭的刀片并不多，因此，各刀具制造商的機夾球頭立銑刀的刀具還是存在一定差別的。下圖所示為一款常見的球頭立銑刀的結構型式Ⅰ，其刀片為一種特殊設計的柳葉形刀片構造的球頭銑刀，這種結構型式被大多數刀具制造商所采用。圖a為刀片的形狀;圖b為其構造的球頭銑刀，其球頭由兩片刀片構成，其中一片切削刃過中心，這種結構型式圓周切削刃較短，但基本能滿足曲面仿形銑削的半精加工與精加工應用較為廣泛;圖c所示結構增加了圓周切削刃，注意其不同螺旋槽上的切削刃高度方向是錯開了一段距離。

上圖所示為一款采用特殊設計的圓形刀片構造的球頭立銑刀的結構型式，其刀片為削平的圓形結構型式，在一個刀片上同時磨出了兩條圓弧刃，這種刀片只能一次性使用，不能轉位使用。這種兩條球頭刃設計在同一材料上的方案可將刀具直徑做得更小，且兩切削刃的對稱性更好，因此加工精度更高。

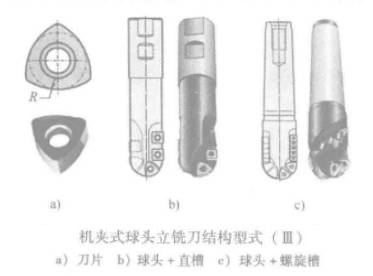

下圖所示為一款圓弧三角形刀片構造的球頭立銑刀的結構型式，其刀片為三條圓弧等于銑刀圓角半徑R的刀片，沿球頭圓周均布，之間用小圓弧倒圓，如圖a所示。圖b所示為直槽的球頭立銑刀，用了兩片刀片構造出了球頭，另外用了三片刀片模擬了圓周切削刃。圖c所示為螺旋槽型球頭立銑刀，球頭部分由四片刀片構造，圓柱部分沿螺旋槽布置刀片，構造出具有玉米銑刀功能的圓周切削刃。

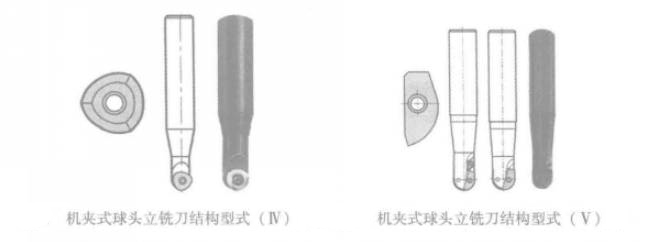

下圖所示為兩款機夾式球頭立銑刀的結構型式，重點注意刀片的形狀設計，讀者自行分析，這里不詳細展開，這些刀片均是專門設計的。
