裝刀器即為刀具的裝配夾具，用于組裝和拆卸刀柄，一般常將裝刀器分為兩種，一種是普通裝刀器，一種是模塊化裝刀器。普通裝刀器由于結構限制，只能應用于固定幾種型號的刀柄，而模塊化裝刀器可以通過改換襯套和法蘭盤，而使之與各種型號的刀柄配套，這樣就可以應用于各種型號的刀柄。
工具系統裝刀器
裝刀器

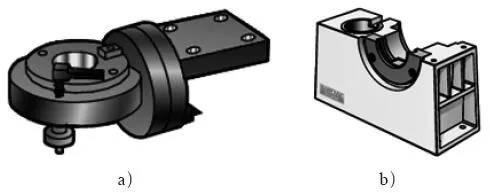

a ）普通裝刀器 b）模塊化裝刀器
應用裝刀器組裝刀柄的過程簡單敘述如下：
（1）選擇適合刀具的法蘭、軸環和襯套以便裝配。
選擇合適的法蘭、軸環和襯套
（2）選擇適合接口的襯套。用3個內六角頭螺釘將夾具緊固到工作臺上。
將夾具緊固到工作臺
（3）將刀柄各模塊按順序裝入即可。
工具系統的規格
1.刀柄的規格 鏜銑類機床和加工中心刀柄多數采用7∶24圓錐工具刀柄，并采用相應形式的拉釘拉緊機構與機床主軸相配合，常用的規格有30號、40號、45號、50號。新型刀柄中采用1∶10圓錐結構設計的HSK刀柄有A 、B 、C 、D 、E 、F六種型號，常用的有A型63號、100號，C型63號、100號，E型40號、50號、80號，F(xiàn)型40號、50號、80號。CAPTO刀柄常用型號有C3、C4、C5、C6、C8以及C10。
2.刀柄的規格數量 整體式的TSG工具系統包括20種刀柄，其規格數量多達數百種，用戶可根據所加工的典型零件的數控加工工藝來選取刀柄的品種規格，既可滿足加工要求又不致造成積壓?？紤]到數控機床工作的同時，還有一定數量的刀柄處于預調或刀具修磨中，因此通常刀柄的配置數量是所需要刀柄的2～3倍。
