工具系統與刀具的連接方式大致有以下三種：

1. 夾  該連接方式多用于圓柱面工具的夾緊，以夾緊形式可分為兩種：

（1）三點式夾緊，如圖所示，鉆夾頭刀柄。

（2）360°夾緊，如圖所示，彈簧夾頭刀柄，熱縮刀柄。

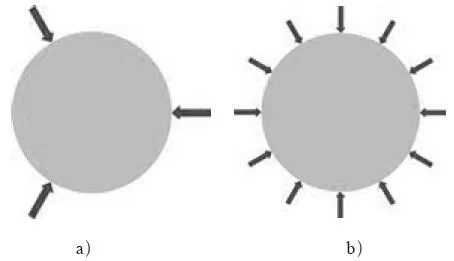

以夾緊作用刀具與工具系統的連接方式

a ）三點式夾緊   b）360°夾緊

2. 壓  該連接方式多用于圓柱面和平面工具的夾緊，以壓緊作用方向可分為以下兩種：

（1）徑向壓緊，側固式刀柄，如圖所示。

（2）軸向壓緊，面銑刀刀柄， TMG21工具系統如圖所示。

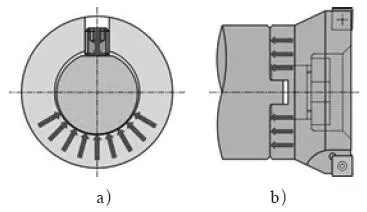

以壓緊作用刀具與工具系統的連接方式

a ）徑向壓緊  b）軸向壓緊

3. 圓錐面自定位  該連接方式以錐面之間的靜摩擦力傳遞扭矩，如圖所示。

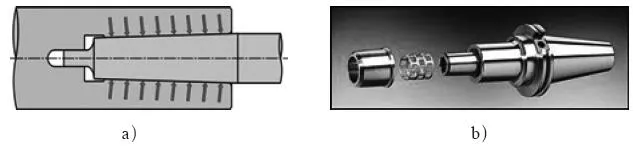

以錐面之間的靜摩擦力傳遞扭矩

a ）圓錐面自定位示意圖   b）圓錐面自定位圖

數控工具系統一般由刀柄、接長桿和各種刀具組成，加工中心使用的工具系統是鏜銑類工具系統，鏜銑類數控工具系統是鏜銑類主軸到刀具之間連接刀柄的總稱，如圖所示，其主要作用是連接主軸與刀具，使鏜銑類加工中心的刀具達到所要求的位置與精度，傳遞切削所需扭矩及保證刀具的快速更換，如圖所示。

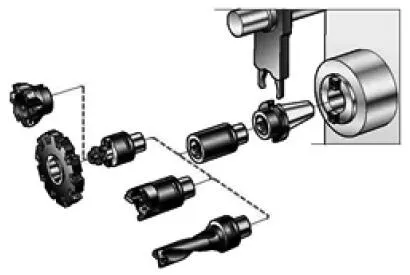

通用鏜銑類加工中心的刀具、主軸和刀柄連接圖

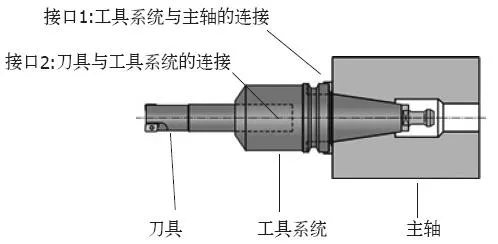

鏜銑類工具系統連接接口
