Big-plus工具系統概述
時間：2024-04-11 13:42:23 來源：admin 點擊：0次
Big-plus工具系統是日本大昭和精機公司開發的改進型7:24錐柄工具系統。該系統與現有的7:24錐柄完全兼容。

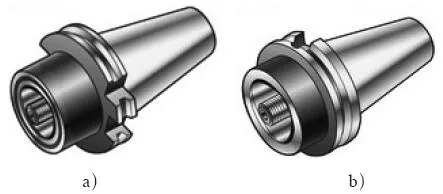

Big-plus工具系統簡介 它將主軸端面與刀具法蘭間的間隙量分配給主軸和刀柄各一半，分別加長主軸和加厚刀柄法蘭的尺寸，實現主軸端面與刀具法蘭的同時接觸。裝入刀柄時伴隨主軸孔的擴張使刀具軸向移動達到端面接觸。如圖所示，圖a為結合BIG-plus工具系統的ISO7388/1刀柄，圖b為結合BIG-plus工具系統的MAS BT刀柄。
Big-plus工具系統的工作原理 Big-plus工具系統的工作原理是將刀柄裝入主軸時（鎖緊前）端面的間隙小，鎖緊后利用主軸內孔的彈性膨脹補償間隙，裝入刀柄時伴隨主軸孔的擴張使刀具軸向移動，并使刀柄與主軸端面貼緊。由于主軸的接觸面積增大使剛性增強，振動衰減效果提高，端面的矯正作用使自動換刀的重復精度提高，端面的定位作用使軸向尺寸穩定。
