與BT錐柄相比，Big-plus錐柄對彎矩的承載能力因有一個加大的支撐直徑而提高，從而增加了裝夾穩定性。

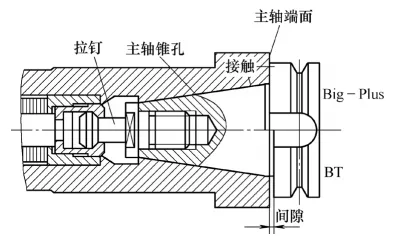

Big-plus工具系統的特點及選用 Big-plus工具系統的夾持剛性高，因此在高速加工中可減少刀柄的跳動，提高重復換刀精度。BT刀柄與Big-plus刀柄對比如圖所示。
由于將刀柄裝入主軸時（鎖緊前）端面的間隙小（40號刀柄間隙為0.02±0.005mm）。鎖緊后利用主軸內孔的彈性膨脹補償間隙，使刀柄與主軸端面貼緊，所以Big-plus工具系統具有以下優點：刀柄與主軸的接觸面積增大使剛性增強，振動衰減效果提高。端面的矯正作用使自動換刀的重復精度提高，端面的定位作用使軸向尺寸穩定。Big-plus工具系統與現有的7：24錐柄完全兼容，它將主軸端面與刀具法蘭間的間隙量分配給主軸和刀柄各一半，分別加長主軸和加厚刀柄法蘭的尺寸，開發了配套的Big-plus加長主軸和加厚了法蘭的Big-plus刀柄，實現主軸端面與刀具法蘭的同時接觸，與BT錐柄相比，Big-plus錐柄對彎矩的承載能力因有一個加大的支撐直徑而提高，從而增加了裝夾穩定性。Big-plus工具系統的夾持剛性高，因此在高速加工中刀柄的跳動減少，重復換刀精度提高。Big-plus工具系統的不足 Big-plus工具系統的不足之處是由于過定位安裝，必須嚴格控制錐面基準線與法蘭端面的軸向位置精度，與之相應的主軸也必須控制這一軸向精度，使其制造工藝難度大，比HSK刀柄要求還高。一般使用的Big-plus刀柄錐面接觸力不足，當主軸高速旋轉時，因離心力作用，主軸孔會擴張。又由于刀柄不能軸向移動，使徑向定位精度和連接剛度降低，盡管它和一般的刀柄之間有互換性，但互換后就沒有雙面定位這一特性。
