模塊式鏜銑類數控工具系統特點及選用
時間：2024-04-08 17:21:07 來源：admin 點擊：0次
為了克服整體式工具系統的弱點，20世紀80年代以來，相繼開發了多種多樣模塊式工具系統。模塊式工具系統克服了整體式工具系統的不足之處，顯出其經濟、靈活、快速、可靠的優點，它既可用于加工中心和數控鏜銑床，又適用于柔性加工系統（FMS和FMC）。
國內鏜銑類模塊式工具系統可用其漢語拼音詞組的字頭TMG來表示，為了區別各種結構不同的模塊式工具系統，在TMG之后加上兩位數字，以表示結構的特征。前面的一位數字（即十位數字）表示模塊連接的定心方式：1—短圓錐定心；2—單圓柱面定心；3—雙鍵定心；4—端齒嚙合定心；5—雙圓柱面定心。后面的一位數字（即個位數字）表示模塊連接的鎖緊方式：0—中心螺釘拉緊；1—徑向銷釘鎖緊；2—徑向楔塊鎖緊；3—徑向雙頭螺鎖緊；4—徑向單側螺釘鎖緊；5—徑向兩螺釘垂直方向鎖緊；6—螺紋連接鎖緊。國內常見的鏜銑類模塊式工具系統主要有TMG10模塊式工具系統和TMG21模塊式工具系統。TMG21剛性好、連接強度大，內錐端螺釘、外錐端螺釘和滑銷的錐形楔塊作用，使模塊與主柄緊固連接。具體特點如下：1）切削扭矩作為扭力施加在主軸上，可使連接部的軸向緊固力提高50%~80%。2）高精度，連接部的重復定位精度可保持在2~3μm。3）可應用于小直徑（φ20mm）到大直徑（φ200mm以上）的廣泛領域。4）在標準機床上可使用內部冷卻。5）采用等徑中間模塊，可輕松調整刀具長度。6）采用變中間模塊，可進行不同直徑刀頭的安裝。

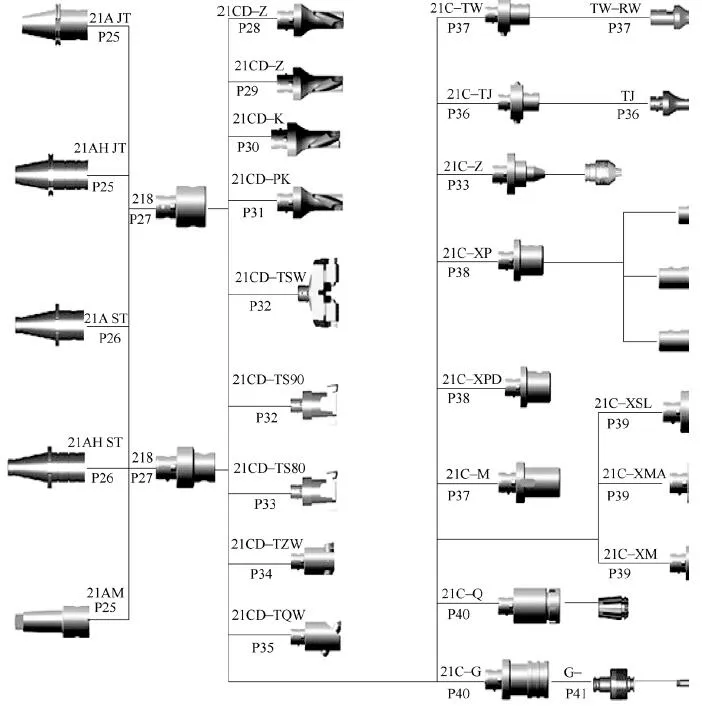

下圖為T(mén)MG21模塊式工具系統圖譜：刀具裝卸方便，連接剛性好，重復定位精度高。模塊結構，適應范圍廣，是很好的基礎刀柄。
在選用模塊式工具系統時，應考慮以下主要因素：（1）模塊接口的連接精度、剛度要能滿足使用要求。因?yàn)橛行┕ぞ呦到y(tǒng)模塊連接精度很好，結構又簡單，使用很方便。如Rotaflex工具系統作為精加工（如坐標鏜床用）效果挺好，但對既要用于粗加工又要用于精加工時，就不是最佳選擇，在剛性和拆卸方面都會出現問題。（2）所選用結構的生產廠家是否已取得生產許可。專利產品在未取得生產許可也未與外商合作生產的情況下，是不能仿制成商品銷售的。因此除非是多年來一直采用某一國外結構，需要補充購買相同結構的模塊式工具外，剛開始選用模塊式工具的廠家最好選用國內獨立開發的新型模塊式工具為宜，因?yàn)榻?jīng)檢測國內獨立開發的新型模塊接口，在連接精度、動剛度、使用方便性等方面均已達到較高水平。（3）在機床上使用時，模塊接口是否需要拆卸。在重型行業應用時，往往只需更換前部工作模塊，這時要選用側緊式，而不能選用中心螺釘拉緊結構。如在機床上使用時模塊之間不需要拆卸，而是作為一個整體在刀庫和主軸之間重復裝卸使用，中心螺釘拉緊方式的工具系統因其鎖緊可靠，結構簡單，比較實用。
（4）在選用模塊式工具時，應以某一種結構為主，品種不宜太雜。
（5）要了解工具生產廠的產品質量情況、供貨情況、價格情況等。（6）要考慮產品安全可靠、精度質量、裝卸快速方便、性價比等。
