TMG工具系統概述
時間：2024-04-08 15:46:52 來源：admin 點擊：0次
模塊式工具系統就是把工具柄部和工作部分分割開來，分別制成系列化的模塊，再經過中間模塊，組裝成一套套不同用途、規格的模塊式工具。這樣，既方便了制造，也方便了使用和保管，大大減少了用戶的工具儲備。

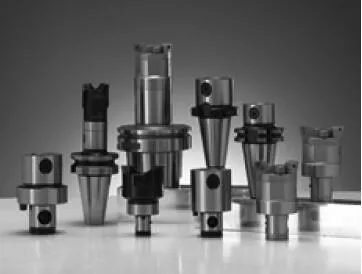

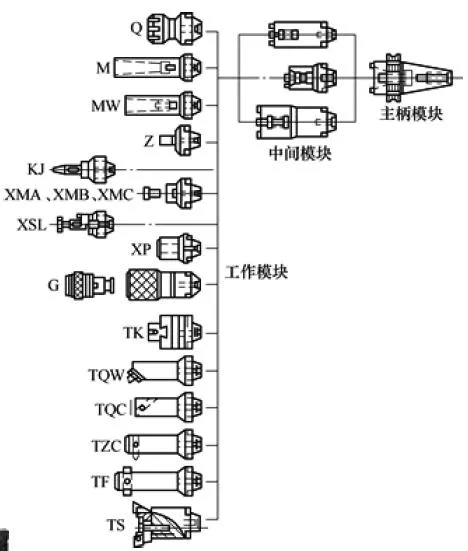

目前，世界上出現的模塊式工具系統不下幾十種。它們之間的區別主要在于模塊連接的定心方式和鎖緊方式不同。然而，不管哪種模塊式工具系統都是由下述三個部分所組成：（2）中間模塊——為了加長工具軸向尺寸和更換連接直徑的工具模塊。各種模塊式工具系統之間的主要區別在于模塊連接的定心方式和鎖緊方式不同，下圖為TMG21模塊工具系統的模塊組成。國內常見的鏜銑類模塊式工具系統有TMG10、TMG21和TMG28等。這些型號的表示形式中前一位表示模塊連接的定心方式；后一位表示模塊連接的鎖緊方式。（1）TMG10——短圓錐定心，軸向用中心螺釘拉緊，主要用于刀具組合后不經常拆卸或加工件具有一定批量的情況。（2）TMG21——單圓柱面定心，徑向銷釘鎖緊。主要用于重型機械、機床等各種行業。（3）TMG28——單圓柱面定心。具有互換性好，連接的重復精度高，組裝/拆卸方便，連接牢固可靠，結合剛性好，切削性能良好，主要用于高效切削。（1）表達內容依順序為：模塊接口形式、模塊所屬種類、用途或有關特性參數。（2）模塊連接的定心方式——TMG類型代號的十位數字（0~5）。（3）模塊連接的鎖緊方式——TMG類型代號的個位數字（0~6、TMG28為8）。（6）錐度規格——表示柄部尺寸（錐度號）。（7）模塊接口處直徑——標示主柄模塊和刀具模塊接口處外徑。（8）裝在主軸上懸伸長度——主柄圓錐大端直徑指前端面的距離或者是中間模塊前端到中間模塊接口處的距離。
