積屑瘤是切削加工中容易產(chǎn)生的重要加工現(xiàn)象，它的存在對切削加工過程有多重影響，因此有必要了解積屑瘤形成的過程、條件、影響及預(yù)防措施等內(nèi)容。

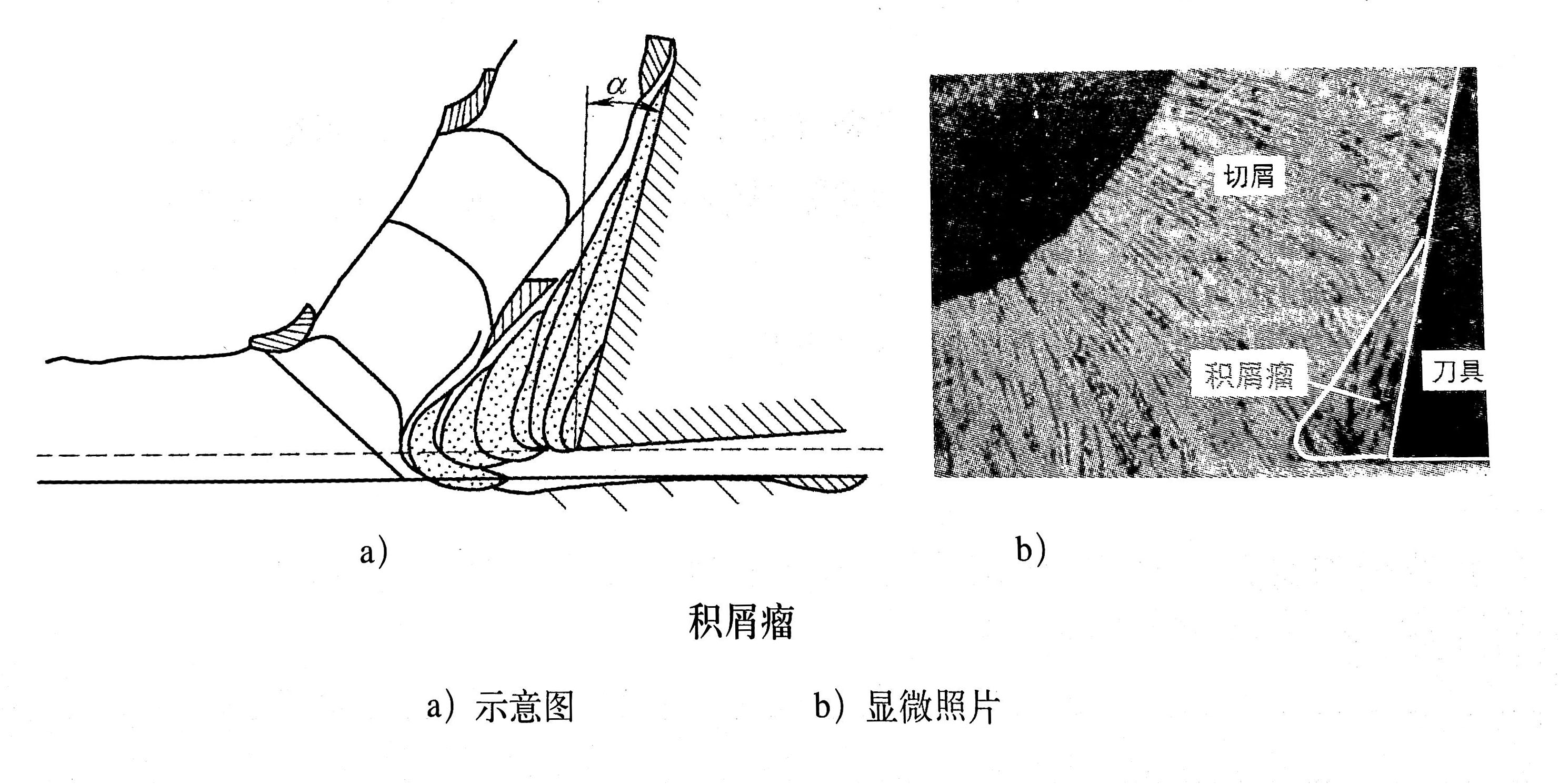

1.積屑瘤的含義 在金屬切削過程中，常常有一些從切屑和工件下來的金屬冷焊(粘接)并層積在前刀面上，形成一個非常堅硬的金屬堆積物，這種金屬堆積物稱為積屑瘤。
2.積屑瘤的形成 切眉對前刀面接觸處的摩擦，使后者十分潔凈。當兩者的接觸面達到一定溫度，同時壓力又較高時，會產(chǎn)生粘接現(xiàn)象。這時切從粘在刀面的底層金屬上流過。如果溫與壓力適當，底層上面的金屬因內(nèi)摩擦而變形硬化，被阻滯在底層，粘成一體。這樣粘接層就步長大，直到該處的溫度與壓力不足以造成粘附為止。
3.影響積屑瘤的因素

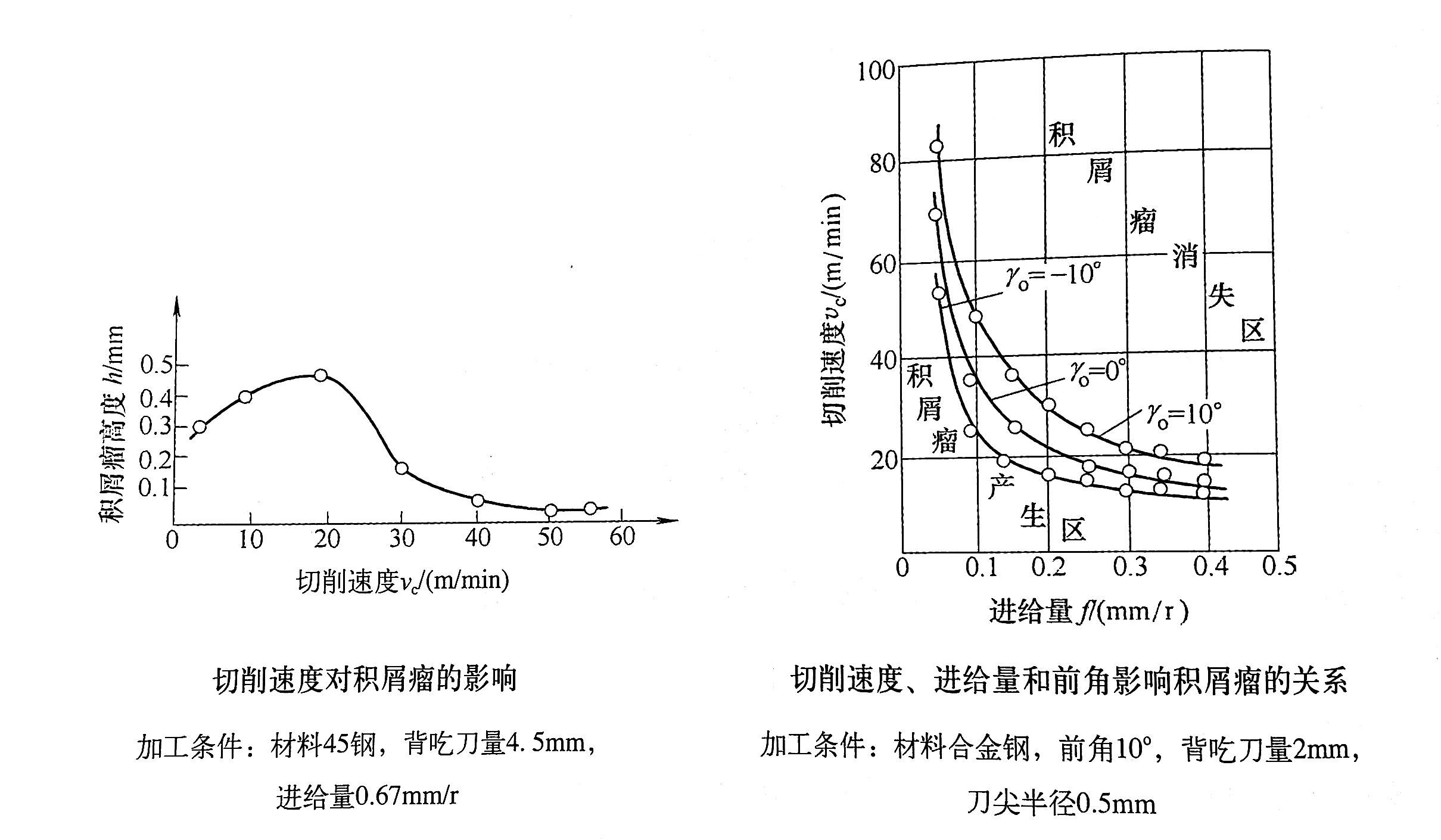

(1)切削速度的影響:切削塑性金屬時，在低速范圍區(qū)內(nèi)不產(chǎn)生積屑瘤;當速度小于20m/min時，積屑瘤高度隨切削速度增高而達最大值;當切削速度在20~60m/min時，積屑瘤高度隨切削速度增加而減小;當速度大于60m/min左右時，積屑瘤不再生成。
(2)進給量、前角等參數(shù)的影響。
4.積屑瘤對切削過程影響
(1)增大刀具的實際前角。
(2)積屑瘤使背吃刀量增加△ac。積屑瘤的產(chǎn)生、成長與脫落是一個周期性的動態(tài)過程，△ac值是變化的，因而易引起振動。
(3)積屑瘤頂部很不穩(wěn)定，易破裂留在加工表面上，使加工表面很粗糙。
(4)使用硬質(zhì)合金刀具時，積屑瘤的破裂有可能使刀具顆粒剝落，使磨損加劇
5.積屑瘤的主要預(yù)防方法
(1)調(diào)整切削速度，使粘接現(xiàn)象不易發(fā)生
(2)采用高速切削。
(3)采用潤滑性能好的切削液，減小摩擦,
(4)改變刀具幾何參數(shù)，例如增加刀具前角，以減小刀屑接觸區(qū)壓力;采用銀白屑切削法等。
