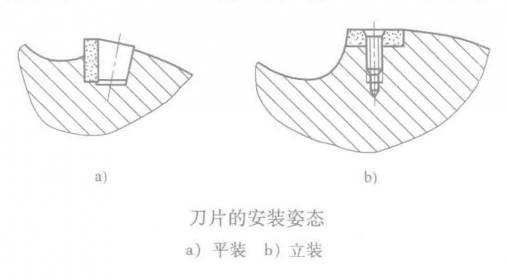

機夾可轉位銑刀刀片在刀體上的安裝姿態有平裝和立裝兩種,如圖所示。所謂平裝是指刀片沿刀體的徑向排列安裝,而立裝是指刀片沿刀體的切向排列安裝。刀片在刀體上的安裝方式不同,可轉位銑刀刀片的夾緊機構、刀片的受力情況、使用剛性適用場合等也不同。
安裝姿態特性分析:
(1)平裝 這種刀片安裝方式使用最為廣泛,其優點是:
1)刀片安裝和受力的支承面大。
2)用楔塊在刀片的前刀面或后刀面壓緊,刀片夾緊牢靠。
3)刀片后刀面裝有刀墊或楔塊,打刀時,不會損壞銑刀刀體。
4)擰松楔塊的螺釘,刀片即可取出,刀片轉角或更換都很方便。
(2)立裝 這種刀片安裝方式更多地用于重型可轉位銑刀,其優點是:
1)刀片切向排列,刀片本身承受切削力的截面大。
2)刀片采用切削力夾緊,只用一個螺釘將刀片固定在刀體上,結構簡單,容屑槽大,排屑通暢。
3)刀片后面允許較寬的磨損區,相鄰刀片不易崩刃和損壞。
4)結構簡單,無須儲存多種夾緊備件。
缺點是:必須使用有孔的刀片,刀片轉位或更換必須將螺釘擰下。
