按拉刀的結構不同,可分為組合式和整體式以及裝配式。
1.組合式拉刀 采用組合式拉刀,不僅可以節省刀具材料,而且可以簡化拉刀的制造,并且當拉刀的刀齒磨損或損壞后能夠方便地進行調節或更換。組合式花鍵拉刀如圖所示。

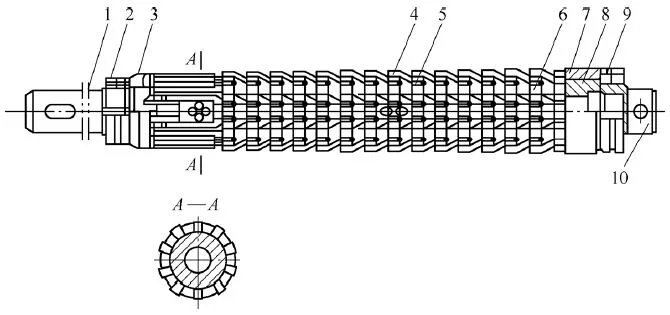

組合式花鍵拉刀
1—刀體 2、9—圓螺母 3—壓環 4—壓塊 5、7—螺釘 6—刀片 8—擋環 10—尾部
2.整體式拉刀 整體式主要用于中小型尺寸的高速鋼整體拉刀。
3.裝配式拉刀 裝配式多用于大尺寸和硬質合金組合拉刀。
拉刀可以用來加工各種截面形狀的通孔、直線或曲線的外表面。下圖為拉削加工的典型工件截面形狀。

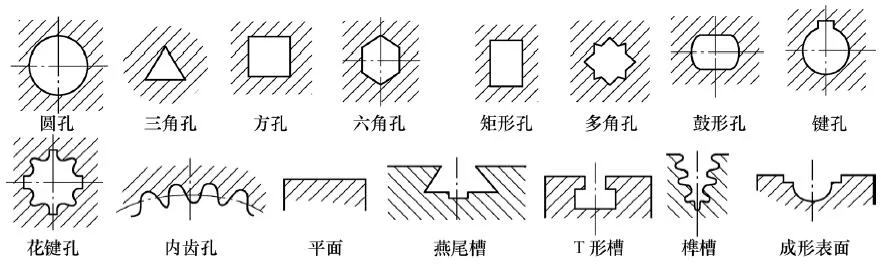

拉削加工的各種內外表面
普通拉削時,工件不運動,拉刀做主運動。為了提高生產率和實現自動化生產,出現了鏈?zhǔn)竭B續拉削方式。如下圖所示,拉刀固定不動,被加工工件裝在連續運動的鏈?zhǔn)絺魉蛶У碾S行夾具上做主運動,從而實現連續拉削方式。這種拉削方式已在汽車制造業中得到應用。

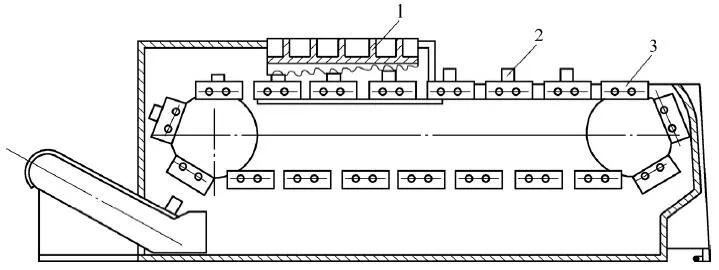

鏈?zhǔn)絺魉蛶нB續拉削
1—拉刀 2—工件 3—鏈?zhǔn)絺魉推?/span>
