金屬經(jīng)過淬火獲得高硬度的鋼俗稱淬火鋼，其組織一般為馬氏體，硬度可在50～65HRC，淬火鋼在難切削材料中占有較大比重。它的傳統(tǒng)加工工藝基本是采用磨削，但磨削效率低，且淬火后對一些薄壁、復(fù)雜零件進(jìn)行磨削加工，工件極易產(chǎn)生變形，影響加工精度和質(zhì)量。目前，由于高硬度刀具材料的出現(xiàn)和發(fā)展，采用車、銑、鏜等刀具，來替代傳統(tǒng)的磨削工藝，已成為國內(nèi)外切削加工淬火鋼的一種趨勢。
淬火鋼切削加工的特點(diǎn)

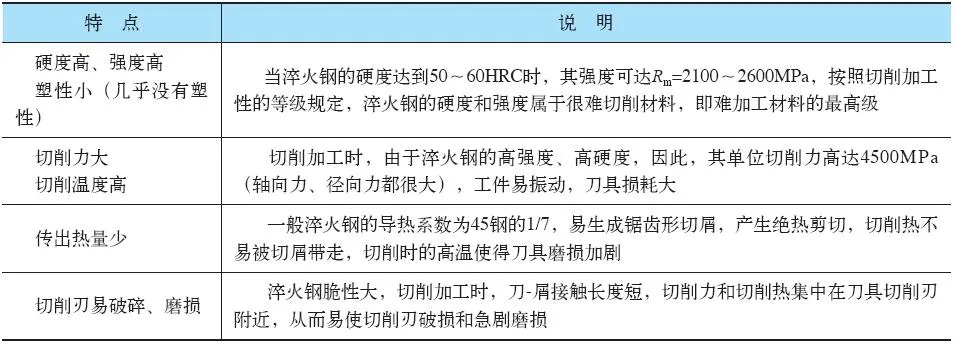

淬火鋼切削加工的特點(diǎn)如表所示。
淬火鋼切削加工的特點(diǎn)
切削淬火鋼的具體措施

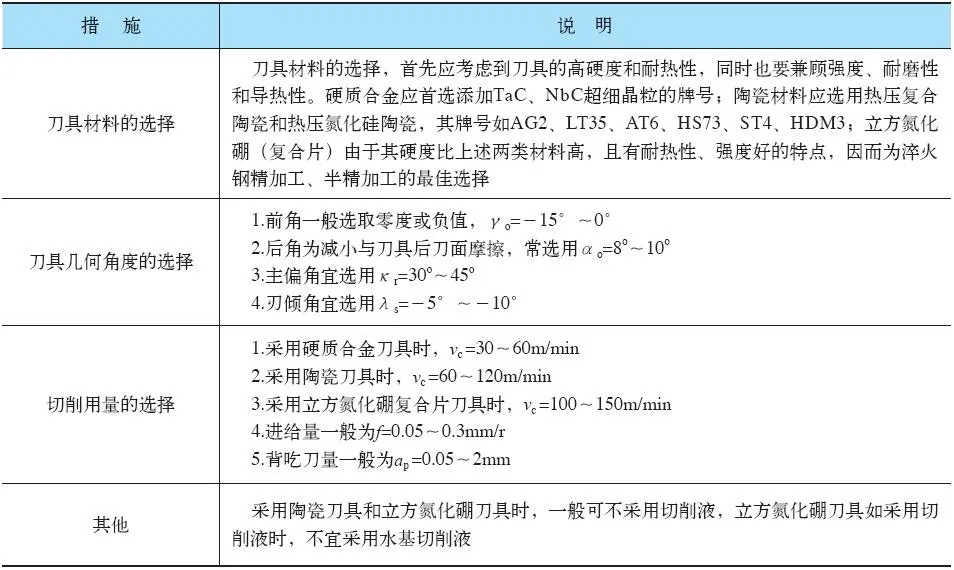

切削淬火鋼的具體措施如表所示。
切削淬火鋼的具體措施
