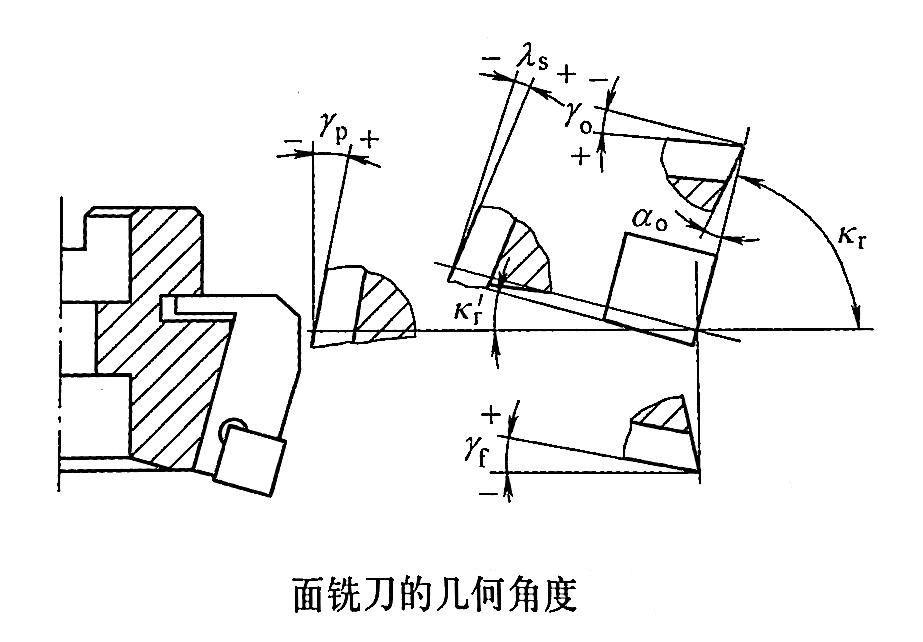

銑刀的種類、形狀雖多，但都可以歸納為圓柱銑刀和面銑刀兩種基本形式，每個刀齒可以看作是一把簡單的車刀，所不同的是銑刀回轉、刀齒較多。因此只通過對一個刀齒的分析，就可了解整個銑刀的幾何角度。以面銑刀為例來分析銑刀的幾何角度。面銑刀的標注角度如圖所示。面銑刀的一個刀齒，相當于一把小車刀，其幾何角度基本與外圓車刀相類似，所不同的是刀每齒基面只有一個，即以刀尖和銑刀軸線共同確定的平面為基面。因此面銑刀每個刀齒都有前角、后角、主偏角和刃傾角四個基本角度。

        (1)前角γ_o:前面與基面之間的夾角，在正交平面中測量。

        (2)后角α_o:后面與切削平面之間的夾角，在正交平面中測量!

        (3)主偏角k_r:主切削平面與假定工作平面間的夾角，在基面中測量。

        (4)刃傾角λ_s.:主切削刃與基面之間的夾角。面銑刀在主剖面系中的有關角度如圖所示，在設計、制造、刃磨時，還需要進給、背吃刀量剖面系中的有關角度，還有徑向前角γ_f和軸向前角γ_p。
