圓周銑削是基于銑刀圓柱面上的切削刃進行切削的,典型的圓柱銑刀圓周銑削相當于主偏角κr=90°時的端銑切削。立式銑刀銑削溝槽可看成是對稱銑削,而銑側面則可看成是不對稱銑削。實際中,圓周銑削的切削刃往往較長,并存在較大的螺旋角(相當于刃傾角),使得其被當作一種銑削方式而存在。圓周銑削的銑削方式--逆銑與順銑是銑削加工與刀具選擇必備的基礎知識。

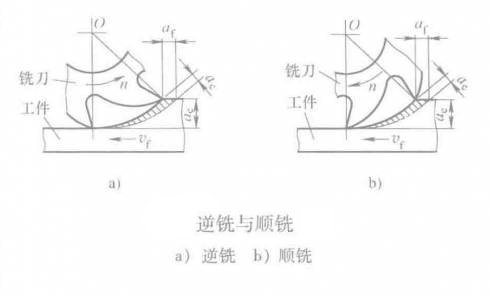

(1)逆銑與順銑的定義 圓周銑削過程中,當銑刀刀齒的旋轉運動與工件的進給運動方向相反時稱為逆銑反之,則稱為順銑,如圖所示。
(2)逆銑與順銑的特點分析如下所述。
逆銑時,切削厚度從零逐漸增大由于刀齒刃口存在鈍圓半徑rn,刀齒切入的過程實質上是擠壓、滑擦,然后再切入,造成表面加工硬化嚴重、表面粗糙,周期性振動加大,刀具磨損劇烈。順銑時,刀齒從最大的切削厚度開始,避免了逆銑時的擠壓、滑擦,提高了刀具壽命,改善了加工表面質量。同時,刀齒對工件產生有壓緊方向的分力,有助于減小工件的上下振動。但順銑時水平方向的分力與進給方向相同,若絲杠存在間隙,則可能出現工件竄動,表面質量下降,甚至引起打刀現象。同時,若工件表面存在硬皮等對刀具也是不利的。
一般情況下,逆銑用于粗銑加工,精銑加工一般選擇順銑方式。由于數控機床的進給絲杠一般為滾珠絲杠,且進行了預緊處理,順銑時的工件竄動現象不易出現,故數控銑削的粗銑與半精銑加工對逆銑與順銑方式的要求并不明顯,但從加工表面質量看,精銑加工仍然建議采用順銑方式加工。
