隨著數控機床的普及,螺紋銑削加工技術在機械制造業的應用越來越多。螺紋銑削是通過數控機床的3軸聯動,利用螺紋銑刀進行螺旋插補銑削而形成螺紋,刀具在水平面上每作一周圓周運動,在垂直面內則直線移動一個螺距。目前使用的各種螺紋銑削刀具種類很多,幾種常見的螺紋銑刀特點如下。
1.普通機夾式螺紋銑刀 機夾式螺紋銑刀主要用于銑削較大直徑的內螺紋,也可銑削外螺紋。由于該刀片易于制造,價格較低,但抗沖擊性能較整體螺紋銑刀稍差。因此,該刀具常推薦用于加工鋁合金材料,其結構與普通機夾式銑刀類似,由可重復使用刀桿和可方便更換的刀片組成。在選擇機夾式螺紋銑刀時,應根據被加工螺紋的直徑、深度和工件材料等因素,盡量選用直徑較大的刀桿和適當?shù)镀牟馁|(zhì)。如圖所示為普通多刃機夾式螺紋銑刀。

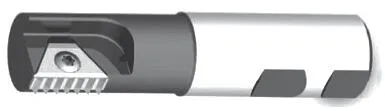

普通多刃機夾式螺紋銑刀
2.機夾式螺紋梳銑刀 如圖為螺紋梳銑刀,其主要用于加工長度短而螺距小的三角形內圓柱螺紋和圓錐螺紋。選擇螺紋梳銑刀時要注意銑刀直徑的選擇。銑刀與工件的接觸弧很小,工件齒槽的擴大量不明顯,最好選用直徑較大的銑刀,但從制造方便和經濟性等因素考慮,不宜選擇大直徑的銑刀。而在銑削內螺紋時,銑刀與工件的接觸弧較長,而且隨著銑刀直徑的增大,接觸弧會明顯地增長,螺紋齒槽擴大量則顯著增加。所以要選擇適當直徑的銑刀,銑刀直徑如果選擇不當,會影響螺紋牙型精度。加工不同材料時螺紋梳銑刀的前角和齒頂后角也有所不同。

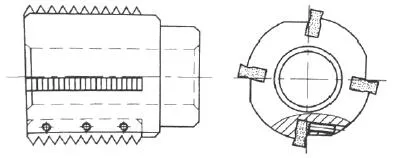

螺紋梳銑刀

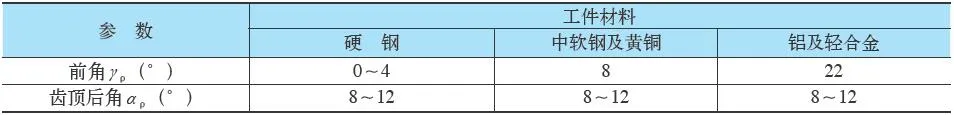

螺紋梳銑刀的幾何參數
根據被加工零件的材質不同,螺紋梳銑刀的切削參數也有所不同,不同材質零件的切削參數選擇如表所示。

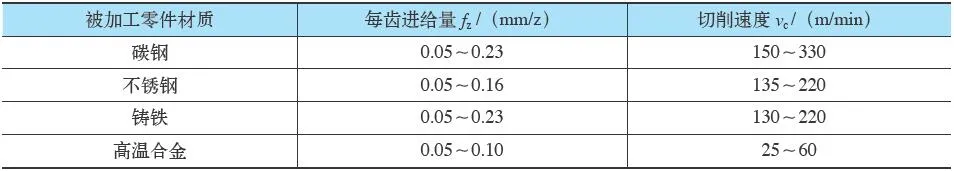

不同材質零件的切削參數選擇
注:以上切削參數可根據實際加工進行調整。
3.普通整體式螺紋銑刀 整體式螺紋銑刀大多采用整體硬質合金材料制造,有些還采用了涂層。整體式螺紋銑刀結構緊湊,比較適合加工中、小直徑的螺紋,也有用于加工錐螺紋的整體式螺紋銑刀。此類刀具剛性較好,特別是帶螺旋槽的整體式螺紋銑刀,在加工高硬度材料時可有效降低切削負荷,提高加工效率。整體式螺紋銑刀的切削刃上布滿螺紋加工齒,沿螺旋線加工一周即可完成整個螺紋加工,無需像機夾式刀具那樣分層加工,因此加工效率較高,但價格也相對較貴。該類絲錐常用于中小直徑螺紋的加工。
普通整體式螺紋銑刀

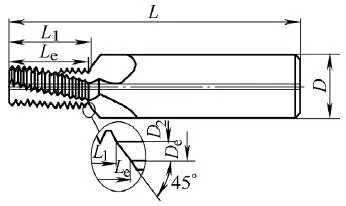

4.帶倒角功能的整體螺紋銑刀 帶倒角功能的整體螺紋銑刀的結構與普通整體螺紋銑刀類似,但在切削刃的根部(或端部)有專用的倒角刃,可在加工螺紋的同時加工出螺紋端部倒角。加工倒角有3種方式,當?shù)毒咧睆阶銐虼髸r(shí),可直接使用倒角刃锪出倒角。該方法僅限于加工內螺紋孔口倒角。當?shù)毒咧睆捷^小時,可使用倒角刃通過圓周運動來加工倒角。但在使用切削刃根部倒角刃進行倒角加工時,要注意刀具螺紋切削部分與螺紋間應有一定間隙,以避免出現干涉現象。如加工的螺紋深度小于刀具的有效切削長度,則刀具將無法實現倒角功能,因此選擇刀具時應保證其有效切削長度與螺紋深度相互匹配。
帶倒角功能的整體螺紋銑刀
5.螺紋鉆銑刀 螺紋鉆銑刀由整體硬質合金制成,是一種中、小直徑內螺紋高效加工刀具。螺紋鉆銑刀可一次完成鉆螺紋底孔、孔口倒角和內螺紋加工,減少了刀具使用數量。但這種刀具的缺點是通用性差,價格也比較昂貴。該刀具由頭部的鉆削部分、中間的螺紋銑削部分及切削刃根部的倒角刃3部分組成。鉆削部分直徑就是刀具所能加工螺紋的底徑。螺紋加工過程見圖。受鉆削部分直徑的限制,一把螺紋鉆銑刀只能加工一種規格的內螺紋。在選用螺紋鉆銑刀時,不但要考慮被加工螺紋孔規格,還應注意刀具有效加工長度與被加工孔深度的匹配,否則不能實現倒角功能。
螺紋鉆銑刀

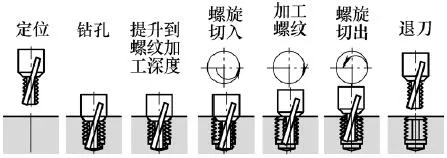

螺紋鉆銑刀的加工過程
6.銑深螺紋刀具 銑深螺紋刀具是一種單齒螺紋銑刀。一般的螺紋銑刀切削刃上有多個螺紋加工齒,刀具與工件接觸面積大,切削力也大,且加工內螺紋時刀具直徑必須小于螺紋孔徑。由于刀體直徑受到限制,影響刀具剛性,且銑螺紋時刀具為單側受力,銑削較深螺紋時易出現讓刀現象,影響螺紋加工精度,因此一般的螺紋銑刀有效切削深度約為其刀體直徑的2倍,而使用單齒的銑深螺紋刀具可以較好克服上述缺點。由于減小了切削力,可大幅提高螺紋加工深度(見圖中L1)。

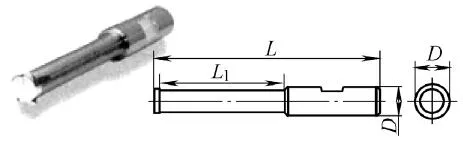

銑深螺紋刀具
7.螺紋銑削刀具 系統通用性與高效性是螺紋銑刀的一個突出矛盾,一些具有復合功能的刀具(如螺紋鉆銑刀)加工效率高但通用性較差,而通用性好的刀具效率往往又不高。為解決這一問題,開發了模塊化的螺紋銑削刀具系統,該刀具統一由刀柄、锪孔倒角刃及通用螺紋銑刀組成,可根據加工要求選擇不同類型的锪孔倒角刃和螺紋銑刀。這種刀具系統通用性好,加工效率高,但刀具成本較高。以上概略介紹了幾種常用螺紋銑削刀具的功能與特點。

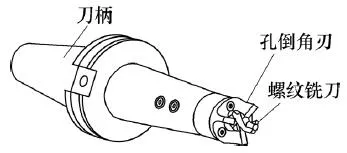

螺紋銑削刀具系統
