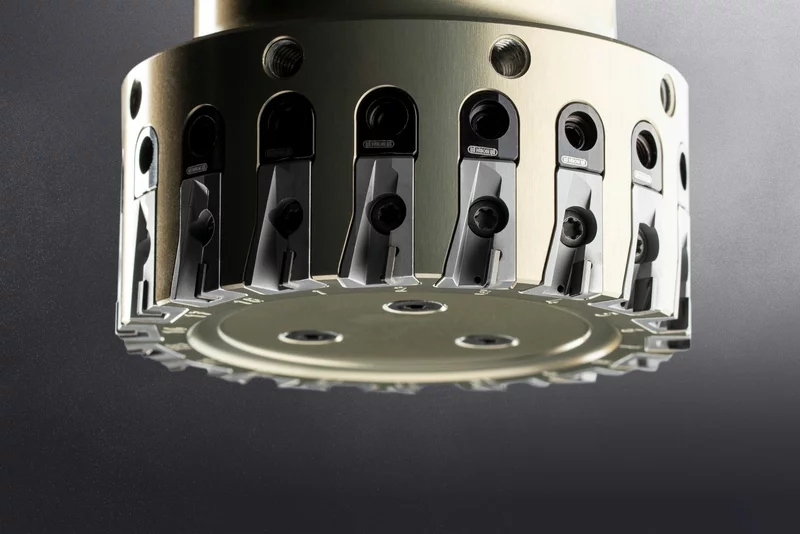

Paul Horn GmbH開發了新的DTM 1710銑削系統,用于精加工含有磨料填充物的非鐵金屬和塑料材料。由于可以實現高進給速度,該工具系統能夠提高生產效率和經濟效益。精密激光切割的PCD刀片通過調整螺釘在工具架上進行軸向微調,由于PCD切削刃的精度、高質量的PCD基材和微米級的軸向偏差,能夠在精加工過程中產生非常高的表面質量。
PCD切削刃通過焊接在卡盤上,可以通過工具架上的調整螺釘進行軸向微調。為了在高速下使用,卡盤受到離心力的保護。在交付工具之前,Horn工程師會設置軸向偏差。
與市場上其他類似工具相比,Horn銑削系統在相同直徑下提供更多的切削刃數。鋁合金銑削刀體確保輕量化,最大程度減少主軸磨損。為了長期防止切屑磨損,刀體經過特殊表面處理。為了實現高表面質量和在高速下使用,工具必須與刀具夾具進行精細平衡。刀體周圍提供孔以實現高平衡精度。為了獲得最佳結果,必須考慮整個機器環境并使其達到最高的穩定性水平。機器、導軌、主軸和工件夾持系統以及銑削刀具的設計對結果具有決定性影響。Horn在市場推出時提供直徑為50 mm(1.969")(z = 10)、63 mm(2.480")(z = 14)、80 mm(3.150")(z = 18)、100 mm(3.937")(z = 24)和125 mm(4.921")(z = 30)的銑削系統。所有型號均具有直接噴冷卻劑供應至切削刃的內部冷卻劑系統。
號恩高性能PCD切削材料由不同尺寸的金剛石顆粒組成。隨著金剛石體積比例的增加,有效硬度、韌性和切削刃質量也會增加。嚴格的質量標準和控制是理所當然的,可以確保出色的性能。對于DTM 1710銑削系統,Horn根據待加工材料提供兩種不同的PCD基材的卡盤選項。
