立式銑刀的夾持部分，其不僅要實現可靠的刀具夾緊，傳遞一定的轉矩和動力，同時還必須要有必要的定位精度，使刀具軸線與機床主軸旋轉軸線盡可能誤差小。根據其幾何特征不同，柄部主要有圓柱直柄和錐柄兩大類，每一類柄部還可以繼續細分，應該說，刀柄的變化型式較多。同時，要注意，每種柄部一般對應有相應型式的刀柄，因此，自備的刀柄結構對選擇刀具是有一定影響的。

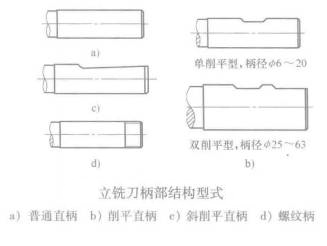

1)圓柱直柄簡稱直柄，是中小型立式銑刀最常用的結構型式之一，共有普通直柄、削平直柄、斜削平直柄和螺紋柄四種型式，如圖所示，GB/T6131.1~4-2006分別對這四種型式的形狀和尺寸進行了規定，其中，數控加工刀具常用普通直柄與削平直柄兩種型式。直柄立銑刀在數控加工中應用最為廣泛。

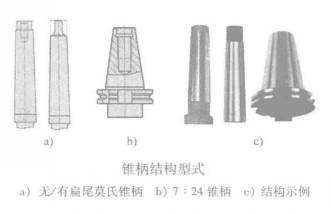

2)錐柄，包括莫氏錐柄與7:24 錐柄兩種，如下圖所示。

GB/T6117.2-2010《立銑刀第2部分:莫氏錐柄立銑刀》中規定了莫氏錐柄立銑刀的柄部按CB/T1443-1996或CB4133-1984規定的尺寸和公差組織生產，如圖所示為應用較多的按GB/T1443-19961型莫氏錐柄立銑刀的莫氏錐柄示意圖。GB/T1443-1996《機床和工具柄用自夾圓錐》中對莫氏錐柄的尺寸做了規定，該標準等效采用國際標準ISO 296:1991《機床一工具柄用自夾圓錐》，GB/T1443-1996中的莫氏錐柄共有0~6號，實際中用得較多的是1~5號。在數控加工中，莫氏錐柄立銑刀必須通過專用的無扁尾莫氏圓錐孔刀柄與機床主軸相連，而且每種規格的莫氏錐柄號必須配一個刀柄，顯然增加了機床附件的成本，況且這種莫氏錐柄的制造成本高于直柄，因此，這種莫氏錐柄的立式銑刀在數控加工中應用不多。正是由于過渡刀柄的配備問題前述談到的莫氏錐柄面銑刀，在數控加工中也沒有太多的應用。

CB/T6117.3-2010《立銑刀第3部分:7:24錐柄立銑刀》中規定了7:24錐柄立銑刀的柄部按CB/T3837-2001《7:24手動換刀刀柄圓錐》規定的尺寸組織生產，這種錐柄與實際中的大部分?jǐn)?shù)控機床的主軸錐孔不匹配，因此，這種柄部的整體式立銑刀在數控加工中基本沒有應用。注意，7:24錐柄的機夾式立銑刀在數控中還是有所應用，只是錐柄的型號不同。
