鎢鈷鈦類(YT)硬質合金的主要成分是WC-TiC-Co。該合金的硬質相除WC外還增加了5%~30%(質量分數)的TC，主要用于加工長切屑的黑色金屬，如塑性較好的各類鋼料。常用牌號有YT5、YT14、YT15、YT30等，其TiC的質量分數分別為5%、14%、15%、30%。這類硬質合金的硬度為89.5~92.5HRA，抗彎強度為900~1400MPa。由于TC的硬度和熔點比WC高，故YT類硬質合金的強度、耐磨性和耐熱性均高于 YG 類合金，但抗彎強度特別是沖擊韌度下降較多，隨著合金中TC含量的提高和Co含量的降低，其強度和耐性提高，抗彎強度下降。由于以上因素，在沖擊振動較大的切削過程中，容易出現崩刃現象，此時應選擇TiC含量較低的合金牌號。

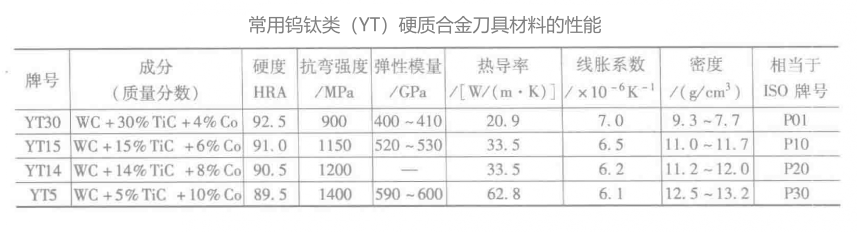

YT類硬質合金的導熱性和焊接性隨著TC含量的增加而顯著下降，使用時要防止過熱而使刀片產生裂紋。另外，YT類硬質合金在切削鈦合金和含鈦的不銹鋼時，刀具中的鈦元素會與工件里的鈦元素有較強的親和力，而發(fā)生嚴重的刀具粘結磨損和粘刀現象，因此，YT類硬質合金不適宜切削這類工件材料。下表所示為常用YT類硬質合金刀具材料的性能。
