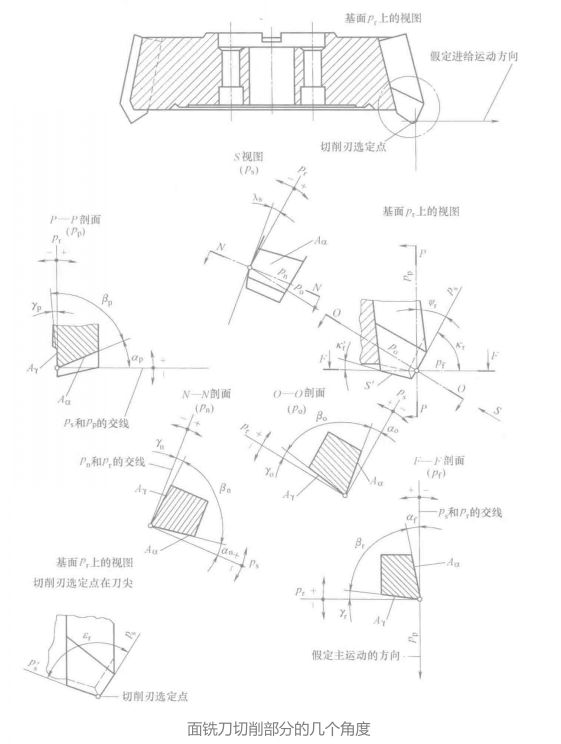

下圖所示為面銑刀的幾何角度，其切削刃類似于單刃車刀。
下圖所示為圓柱銑刀圓周切削刃幾何角度。其法平面pn中的法前角γn與法后角αn與容屑槽端面吻合，是螺旋容屑槽銑削刀具實際制造的依據，螺旋角β就是刃傾角，正交平面Po中的前角γo與后角αo,決定了切削性能，其與法平面內角度的關系為

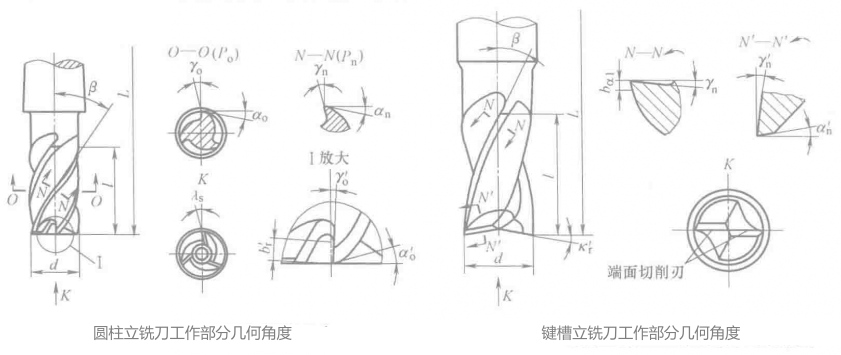

下圖所示為圓柱立銑刀工作部分的幾何角度，注意其端面切削刃未延伸至中心，不宜垂直下刀，側切削刃是主切削刃，主偏角相當于90°，端面切削刃是副切削刃。下圖所示為鍵槽立銑刀工作部分的幾何角度，其結構特點是兩對稱切削刃，端面切削刃延伸至中心，可用于垂直下刀，側面切削刃螺旋角較小且較短，主要是因?yàn)槠滏I槽加工的深度一般不大。
