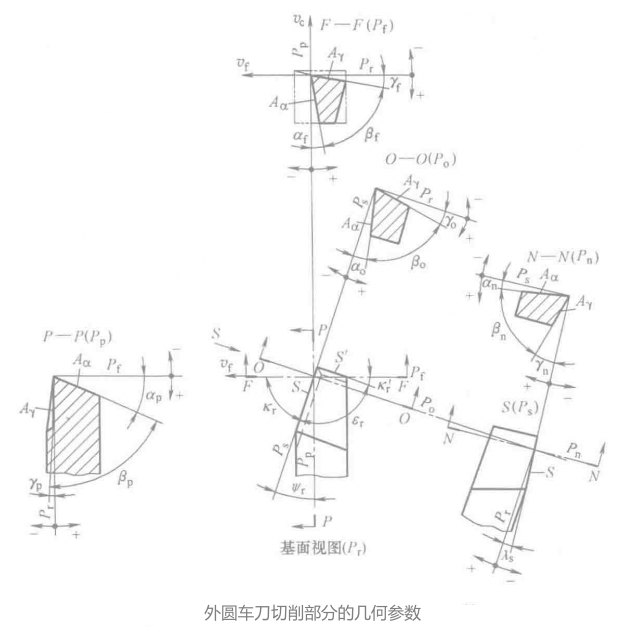

刀具切削部分的幾何參數指刀具靜止參考系中確定的，刀具切削部分的前、后面和主、副切削刃空間位置的參數以及基于這些切削加工需要描述的幾何參數，其主要是各種幾何角度與刀面或切削刃的形狀等。如圖所示為基于典型的外圓車刀定義的幾何參數。

(1)基面P_r中測量的角度如下所述。

1)主偏角κ_r:在基面P_r中度量的，主切削平面P_s與假定工作平面P_f間的夾角。

2)副偏角κ'_r:在基面P_r中度量的，副切削平面P'_s與假定工作平面P_f間的夾角。

3)余偏角φ:在基面P_r中度量的，主切削平面P_s與背平面P_p間的夾角。

4)刀尖角ε_r:在基面P_r中度量的，主切削平面P_s與副切削平面P'_s間的夾角。其是一個派生角度，與主偏角κ_r和副偏角κ'_r的關系為:ε_r=180°-(κ_r+κ'_r)。

(2)正交平面P_o中測量的角度 如下所述，如圖中的O-O剖面，注意角度正負的判斷。

1)前角γ_o:在正交平面P_o中度量的，前面A_γ與基面P_r間的夾角。當前面與切削平面夾角小于90°時，前角為正值;大于90°時，前角為負值。

2)后角α_o:在正交平面P_o中度量的，后面A_α與切削平面P_s間的夾角。當后面與基面夾角小于90°時，后角為正值;大于90°時，后角為負值，實際切削時一般不允許負后角。

3)楔角βo:在正交平面P_o中度量的，前面A_γ與后面A_α間的夾角。其是一個派生角度，與前角γ_o和后角α_o的關系為:βo=90°-(γ_o+ α_o)。

(3)切削平面P_s中測量的角度上圖中的S向視圖，為刃傾角λ_s，其是切削平面P_s中度量的主切削刃S與基面P_r間的夾角。注意其用向視圖S進行表達。當?shù)都庀鄬?duì)安裝面處于最高點時，刃傾角為正值;反之，為負值;當刃傾角為零度時，切削刃在基面內。

依據以上定義，可以給出副切削刃上的副前角γ'_o、副后角α'_o和副刃傾角λ's的定義可自行分析，圖中未示出。

在上述角度中，前角γ_o和刃傾角λ_s確定前面A_γ ,的方位;主偏角,和后角確定主后面的A_α方位，此時，主切削刃S的方位也就自然確定。主切削刃S的方位也可認為是主偏角κ_r和刃傾角λ_s確定。由此可見，主切削刃及其前面和主后面在空間的方位只用四個基本角度 γ_o、α_o、κ_r和λ_s就能完全確定。同理,用副前角 γ'_o、副后角α'_o、副偏角κ'_r和副刃傾角λ's,則副切削刃S'及其對應的前面A_γ和副后面A'α在空間的方位也就完全確定。主切削刃S和副切削刃S'共處在前面A_γ中，其交點便是刀尖。由于前面A_γ是共用的，因此，副前角γ'_o和副刃傾角λ's是可以計算出來的，即屬于派生角度。因此，外圓車刀切削部分的空間幾何結構僅需前角γ_o、后角α_o、主偏角κ_r、副偏角κ'_r、刃傾角λ_s以及負后角 α'_o六個參數即可確定。

以上前角γ_o、后角α_o和刃傾角λ_s允許出現負角，圖中正、負角度的判斷已有表示其規律是，以安裝面為基準，刀尖位置最高時為正角度，刀尖位置最低時則為負角度如圖中的刃傾角即為負值。

(4)法平面P_n中測量的角度 圖中的 N-N剖面，有法前角γn、法后角αn和法楔角βn。對于某些大刃傾角刀具，如立銑刀側切削刃，由于容屑槽的加工需要，常用到法平面參考系中測量的角度。同時，法楔角βn也直觀地表達出刀齒的強度。當λ_s=0°時，法平面與正交平面重合;當λ_s≠0°時，法平面與正交平面相夾λ_s。 1)法前角γ_n:在法平面Pn中度量的，前面Aγ與基面Pr間的夾角，有正、負之分。 2)法后角α_n:在法平面Pn中度量的，后面Aα與切削平面Ps間的夾角，有正、負之分。

=0°時，法平面與正交平面重合;當λ_s≠0°時，法平面與正交平面相夾λ_s。

1)法前角γn:在法平面P_n中度量的，前面A_γ與基面P_r間的夾角，有正、負之分。

2)法后角α_n:在法平面P_n中度量的，后面A_α與切削平面P_s間的夾角，有正、負之分。

3)法楔角βn:在法平面P_n中度量的，前面A_γ與后面A_α間的夾角。其是一個派生角度，即β_n=90°-(γn+ αn)。

(5)在假定工作平面P_f和背平面P_p中測量的角度圖中的F-F剖面和P-P剖面，其在機械刃磨刀具以及分析討論切削問題等場合常用。在假定工作平面中測量的前角和后角分別稱為側前角γ_f和側后角α_f，在背平面中測量的前角和后角分別稱為背前角γ_p和背后角 α_p。

1)側前角γ_f:在假定工作平面P_f中度量的，前面A_γ與基面P_r間的夾角，有正、負之分。

2)側后角α_f:在假定工作平面P_f中度量的，后面A_α與切削平面P_s間的夾角，有正、負之分。

3)側楔角βf:在假定工作平面P_f中度量的，前面A_γ與后面A_α間的夾角，βf=90°-(γ_f+α_f)。

4)背前角γp:在背平面P_p中度量的，前面A_γ與基面P_r間的夾角，有正、負之分

5)背后角α_p:在背平面P_p中度量的，后面A_α與切削平面P_s間的夾角，有正、負之分。

6)背楔角β_p:在背平面 P_p中度量的，前面A_γ與后面A_α間的夾角，β_p=90°-(γ_p+α_p)。
