殘留面積車削加工與銑削加工殘留面積的分析略有不同。

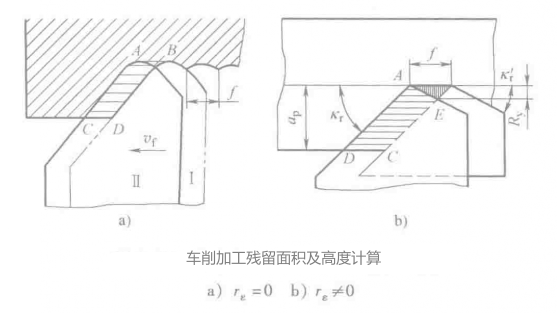

1)車削加工殘留面積的分析。如圖所示為兩種典型的刀尖型式車削加工后的殘留面積情形。

圖a所示為刀尖圓弧r_ε時殘留面積示意圖，其殘留面積高度Ry的計算公式為

圖b所示為刀尖圓弧r_ε=0時殘留面積示意圖，其殘留面積高度Ry的計算公式為

上兩式中 f--進給量(mm/r);

              v--進給速度(mm/min);

              n--主軸轉速(r/min);

              r_ε--刀尖圓弧半徑(mm);

              k_r與k_r'--分別為刀具的主偏角與副偏角(°)。

以上兩式說明，殘留面積的高度隨進給量f的減小而減小，隨刀尖圓弧半徑r_ε和主偏角k_r與副偏角k_r'的增加而減小。

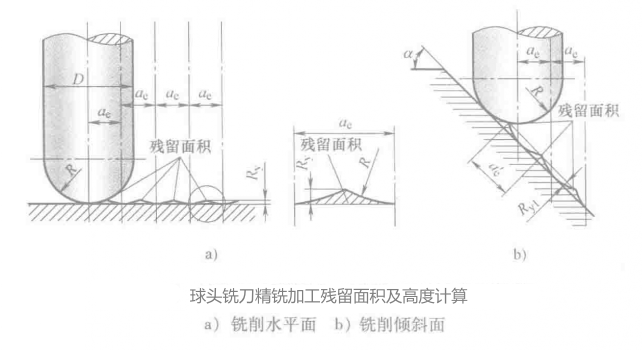

2）銑削加工殘留面積的分析。銑削加工以球頭銑刀精銑加工為例，如圖所示其殘留面積高度的計算公式為

銑削斜面時:

式中  R_y和R_y1--分別為銑削平面與斜面時殘留面積高度(mm);

         R--球頭銑刀球頭半徑(mm);

          a_e--側吃刀量，實際上為刀具路徑的行距(mm)。

以上公式說明，在切削行距a_e一定的條件下，斜面銑削的殘留面積高度更大，但銑削斜面時若將走刀方向改為圖示的垂直反向，則相當于銑削平面的殘留面積高度。
