數控模塊式車削工具系統如圖所示，其特點如下。

1）一般只有主柄模塊和工作模塊，較少使用中間模塊，以適應車削中心較小的切削區空間，并提高工具的剛性。

2）主柄模塊有較多的結構型式。根據刀具安裝方向的不同，有徑向模塊和軸向模塊；根據加工的需要，有裝夾車刀的非動力式模塊，也有安裝鉆頭、立銑刀并使其回轉的動力式模塊；根據刀具與主軸相對位置的不同，有右切模塊和左切模塊。此外，根據機床換刀方式的不同，有手動換刀模塊或自動換刀模塊。主柄模塊通常都有切削液通道。

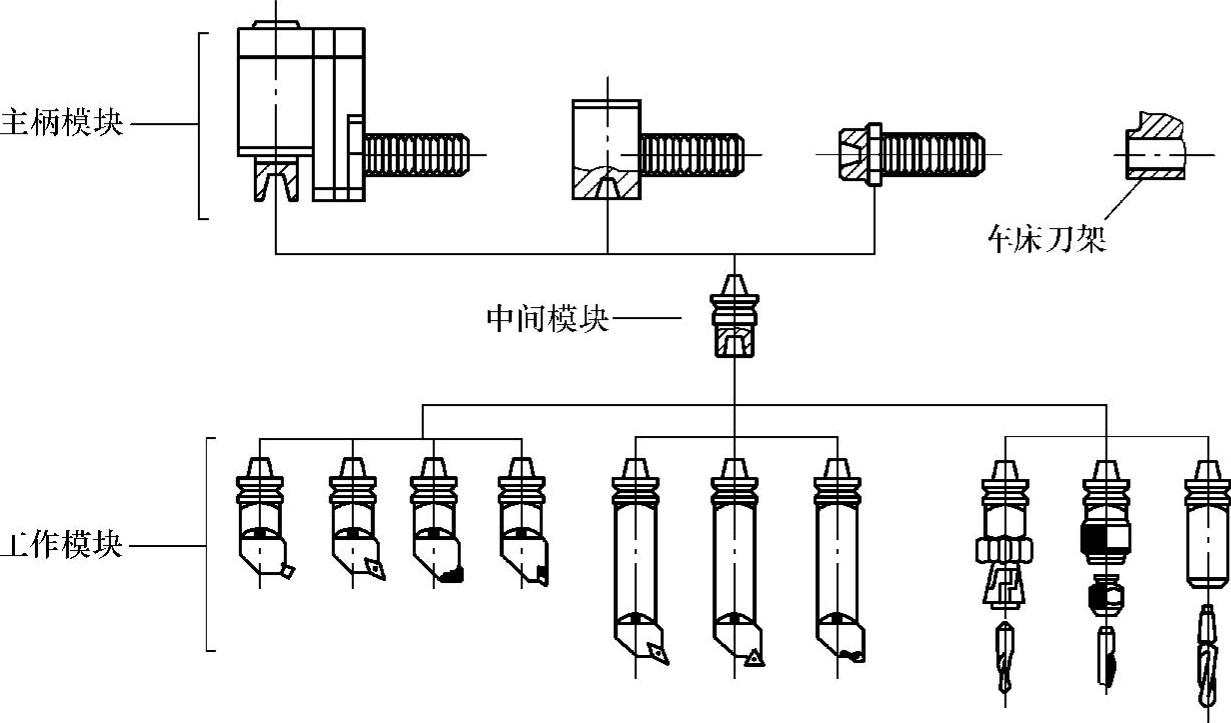

數控模塊式車削工具系統

3）工作模塊主要有兩大類型：一類是連接柄和刀體制成一體的各種刀具模塊，例如用于外圓、端面、鏜孔、鉆孔、切槽等加工的刀具模塊；另一類是用于裝夾鉆頭、絲錐、銑刀等標準工具或?qū)Ｓ霉ぞ叩膴A刀模塊。工作模塊是換刀的更換單元，在結構上一般具備機械手夾持的部位、安裝刀具識別磁片的部位，以適應自動換刀車削中心的需要。

車削工具系統模塊連接結構的設計與加工中心工具系統模塊連接結構的要求相同。

車削系統及夾緊方式

a）圓刀柄快換刀具系統 b）凸輪驅動拉桿加緊 c）螺釘驅動拉桿 d）中心螺釘拉緊
