目前在我國較為普及的數控車削整體式工具系統是CZG車削工具系統，如圖所示，在國際上它等同于德國標準DIN 69880。

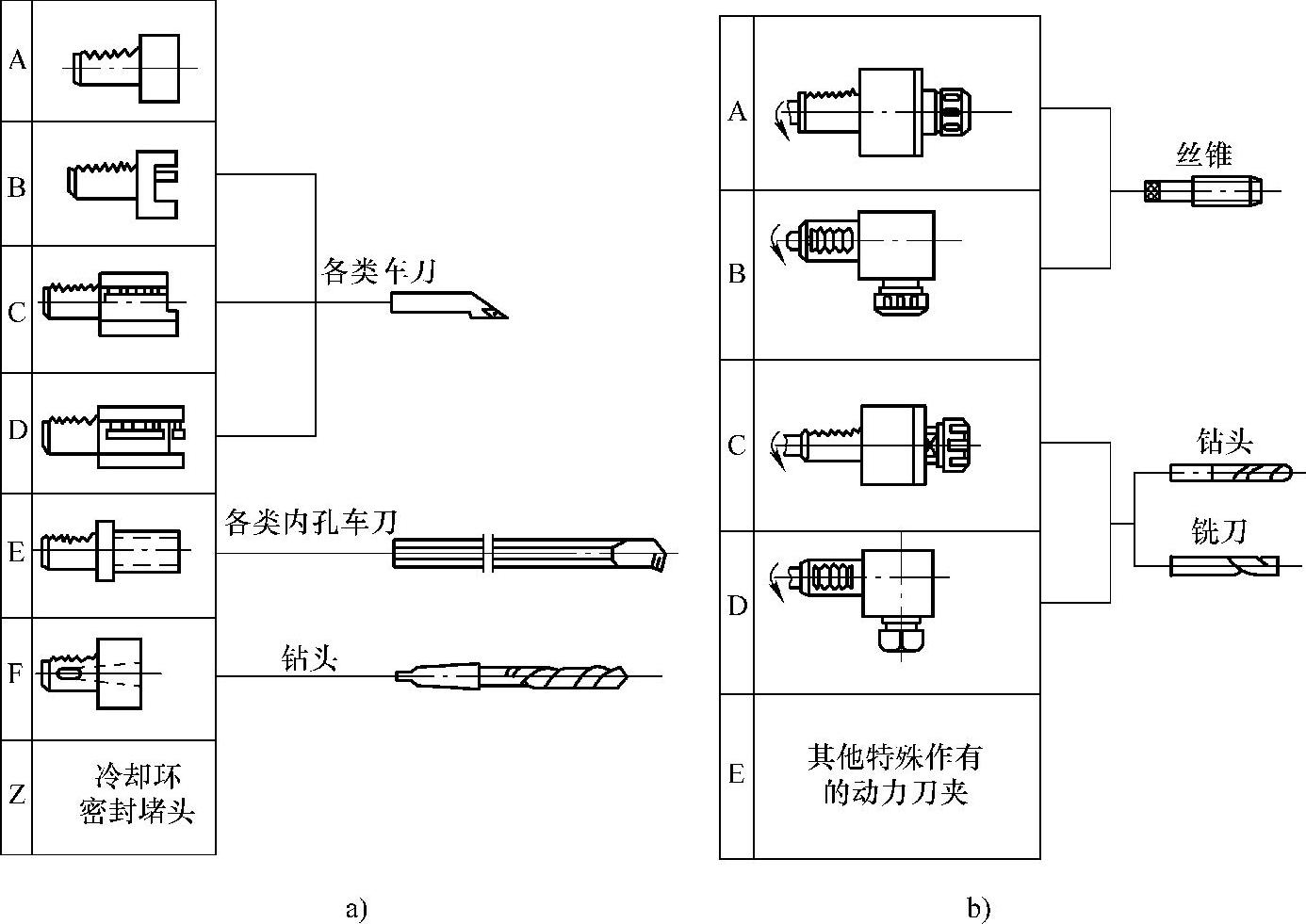

CZG車削工具系統（DIN 69880）
a）非動力刀夾組合形式 b）動力刀夾組合形式
CZG車削工具系統與數控車床刀架連接的柄部是由一個與其軸線垂直的齒條圓柱和法蘭組成，如圖所示。在數控車床的刀架上，安裝刀夾柄部圓柱孔的側面有一個由螺栓帶動的可移動楔形齒條，該齒條與刀夾柄部上的齒條相嚙合，并有一定的錯位。由于存在這個錯位，當旋轉螺栓，楔形齒條徑向壓緊刀夾柄部的同時，使柄部的法蘭緊密地貼緊在刀架的定位面上，并產生足夠的拉緊力。這種結構具有刀夾裝卸操作簡便、快捷，刀夾重復定位精度高，連接剛度高等優點。
CZG車削工具系統柄部形狀
