模塊式工具系統是為了適應整體式工具系統規格和品種繁多，給生產、使用和管理帶來諸多不便而發展起來的，是目前較普遍采用的工具系統。它的特點是把整體式刀具分解成柄部、中間連接塊、和工作頭三個部分，并制成各種系列化的模塊，借助于不同規格的中間模塊組裝成不同用途、不同規格的模塊式工具，從而方便了制造、使用和保管，減少了工具儲備，增加了工具系統柔性。

目前，世界上模塊式工具系統不下幾十種，它們之間的區別主要在模塊連接的定心方式和鎖緊方式不同。然而，不管哪種模塊式工具系統都是由主柄模塊、中間模塊和工作模塊三個基本模塊組成，模塊之間借助圓錐（或圓柱）配合，通過適當組合三個模塊和刀具，可以組裝成滿足特定加工要求的成套刀具，如圖所示。

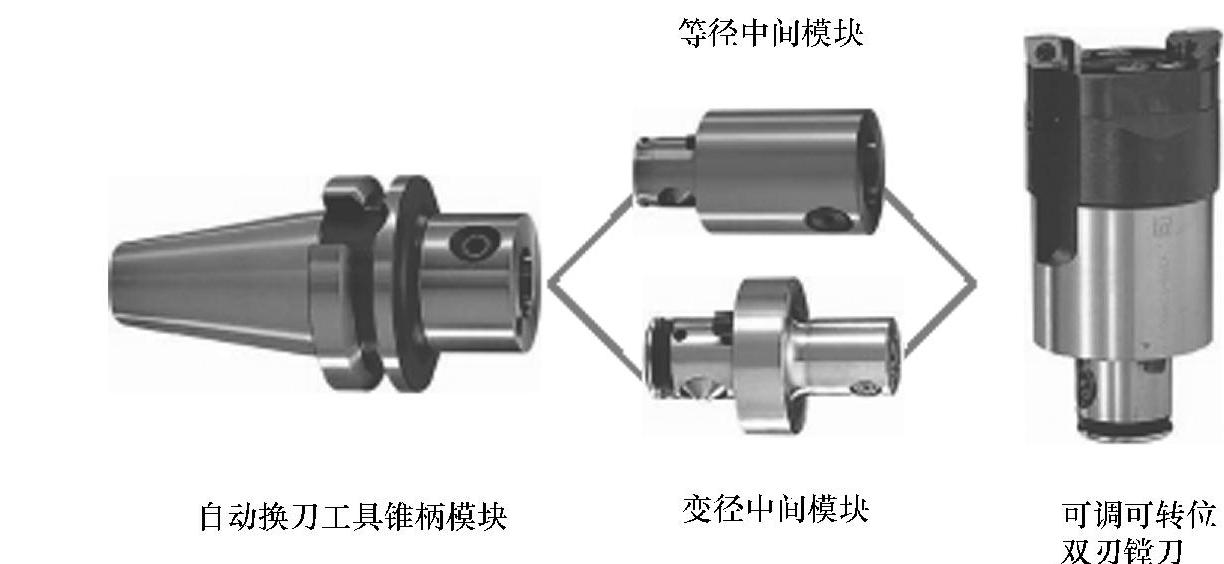

三個基本模塊組合

主柄模塊的主要功能是其柄部與機床主軸相連接，起到刀具定位和傳遞主軸力、轉矩和運動的作用，端部能與中間模塊或工作模塊或整體刀具相連接。主柄模塊與機床主軸連接的7∶24錐柄和供換刀機械手夾持部分已標準化。

中間模塊的主要功能是在主柄模塊與工作模塊、專用工具之間起適配和接裝的作用。中間模塊有等徑中間模塊和變徑中間模塊，可進行長度和直徑組合。

工作模塊是接裝刀具的模塊，它分為三大類，其特點見表。

工作模塊的特點
