7∶24錐度的通用刀柄通常有五種標準和規格，即NT（傳統型）、DIN 69871（德國標準）、ISO 7388-1（國際標準）、MAS BT（日本標準）及ANSI/ASME（美國標準）。NT型刀柄德國標準為DIN 2080，是在傳統型機床上通過拉桿將刀柄拉緊，國內也稱為ST，ST錐柄標準形式見下表。其他四種刀柄均是在加工中心上通過刀柄尾部的拉釘將刀柄拉緊。

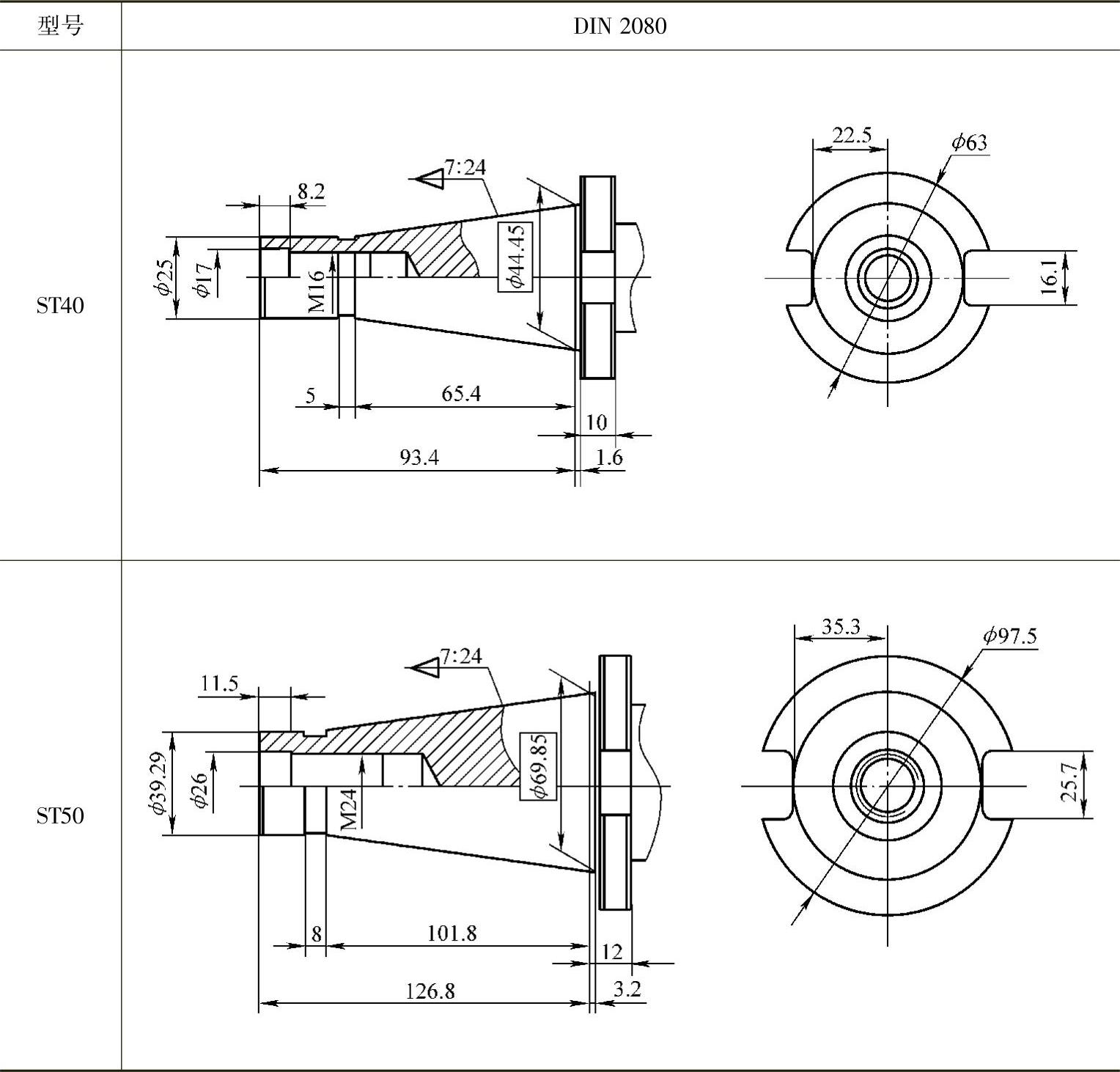

ST錐柄標準形式

目前國內使用最多的是DIN 69871型（即JT）和MAS BT型兩種刀柄。DIN69871型的刀柄可以安裝在DIN 69871型和ANSI/ASME主軸錐孔的機床上，ISO7388-1型的刀柄可以安裝在DIN 69871型、ISO 7388-1和ANSI/ASME主軸錐孔的機床上，所以就通用性而言，ISO 7388-1型的刀柄是最好的。

（1）DIN 2080型 DIN2080型簡稱NT或ST，是德國標準，即國際標準ISO2583，是我們通常所說ST型刀柄，它不能用機械手裝刀，只能手動裝刀。

a）工作原理 b）拉釘拉緊刀柄局部放大圖

1—刀柄 2—拉釘 3—鋼珠 4—拉桿 5—碟形彈簧 6—活塞 7—液壓缸 8、10—行程開關 9—壓縮空氣管接頭 11—彈簧 12—主軸

（2）國際標準、德國標準、中國標準錐柄及拉釘 國際標準錐柄ISO7388-1型（簡稱JT）其刀柄安裝尺寸與德國標準錐柄DIN 69871型沒有區別，只是ISO 7388-1型刀柄的D4值小于DIN 69871型刀柄的D4值，所以將ISO7388-1型刀柄安裝在DIN 69871型錐孔的機床上是沒有問題的，但將DIN69871型刀柄安裝在ISO 7388-1型機床上則有可能會發生干涉。我國自動換刀機床用7∶24圓錐工具柄部國標（GB 10944.1—2006）規定的40、45和50號刀柄，在形式、尺寸上與國際標準ISO 7388-1完全相同，詳見下表。

JT錐柄標準形式

（3）日本標準錐柄 MAS BT型（簡稱BT）是日本標準，安裝尺寸與DIN69871、ISO 7388-1及ANSI完全不同，不能換用。但相比來說，BT型刀柄的對稱性結構使它比其他三種刀柄的高速穩定性要好一些。下表所示為BT錐柄標準形式。

BT錐柄標準形式

（4）美國標準錐柄 美國標準錐柄ANSI B5.50型（簡稱CAT），安裝尺寸與DIN 69871、ISO 7388-1類似，但由于少一個楔缺口（機械手夾持槽），所以ANSI B5.50型刀柄不能安裝在DIN 69871和ISO 7388-1機床上，但DIN69871和ISO 7388-1刀柄可以安裝在ANSI B5.50型機床上。下表所示為CAT錐柄標準形式。

CAT錐柄標準形式
