如圖1所示為鉸刀的典型結構，它有刀體、頸部和刀柄所組成。刀體又可分為切削部分和校準部分。在刀體最前端有導錐，導錐頂角2?=90°，即圖2中C（0.5～2.5），其功能是便于將鉸刀引入孔中和保護切削刃。切削部分為主偏角κ_r所形成的錐體，起主要的切削作用，主偏角κ_r的大小影響導向、切削厚度和徑向與軸向切削力的大小。κ_r越小，軸向力越小、導向性越好，但切削厚度越小、徑向力越大、切削錐部越長。一般手用鉸刀κ_r=30′～1°30′；機用鉸刀加工鋼等韌性材料時κ_r=12°～15°，加工鑄鐵等脆性材料時κ_r=3°～5°；而加工不通孔用鉸刀，為減少孔底圓錐部長取κ_r=45°。

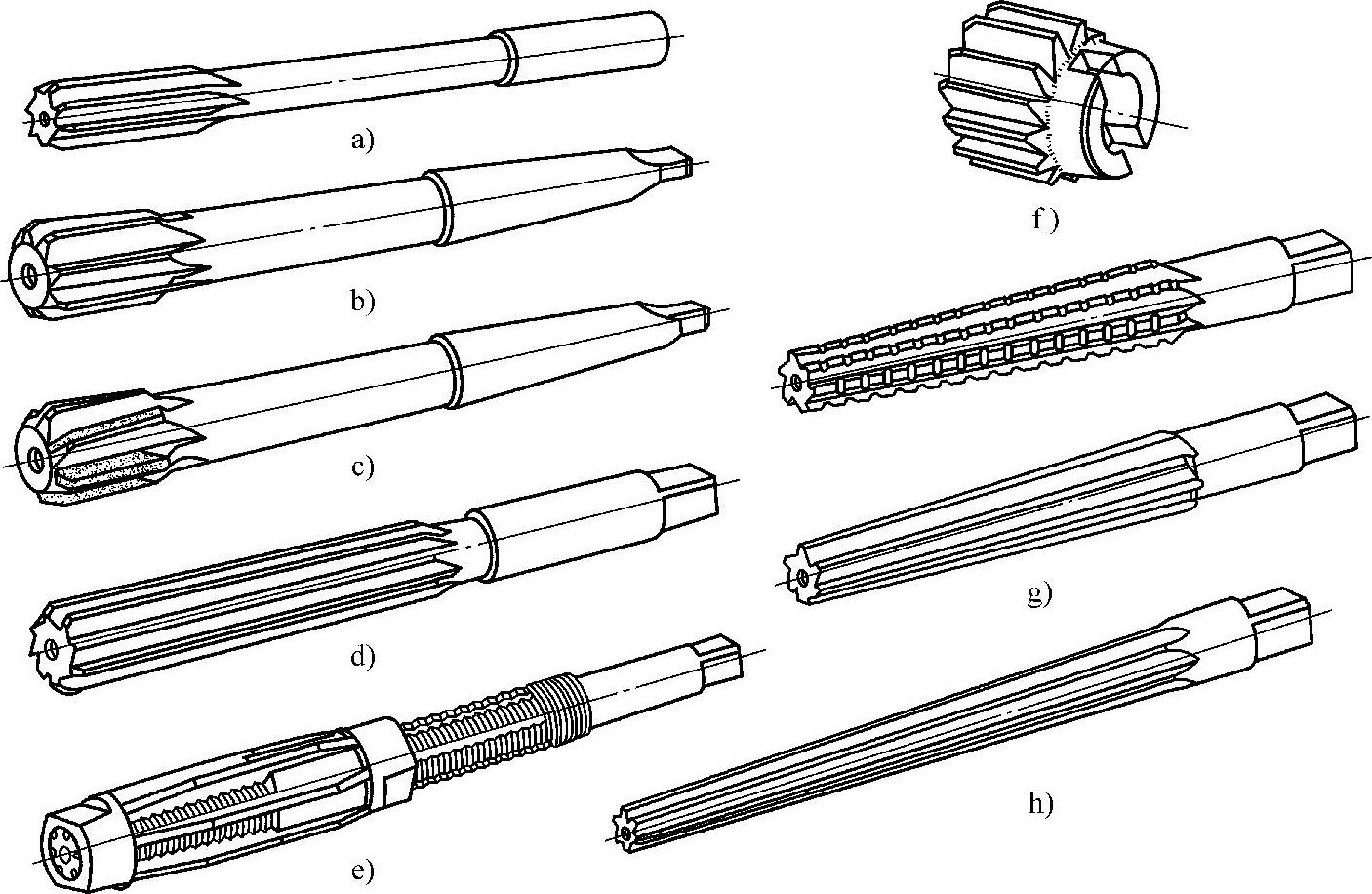

圖1 鉸刀基本類型

a）直柄機用鉸刀 b）錐柄機用鉸刀 c）硬質合金錐柄機用鉸刀 d）手用鉸刀 e）可調節手用鉸刀 f）套式機用鉸刀 g）直柄莫氏錐度鉸刀 h）手用1∶50錐度銷子鉸刀

圖2 鉸刀的結構組成和幾何參數

校準部分其功能是校準、導向、熨壓和刮光。為此，校準部分后面留有b_α1=0.2～0.4mm的刃帶，同時也為保證鉸刀直徑尺寸精度及各齒較小的徑向圓跳動誤差。為減輕校準部分與孔壁的摩擦和孔徑擴大，校準部分的一段或全部制成倒錐形，其倒錐量為（0.005～0.006）/100。

由于鉸孔余量很小，切屑很薄，前角作用不大，一般多取γ_o=0°。加工韌性高的金屬時，為減小切屑變形也可取γ_o=5°～10°。鉸刀的后角一般取α_o=6°～8°。從切削厚度來看，好像后角應取再大一些，但是當后角取大時，切削部分與校準部分交接處（刀尖）的強度、散熱條件變差，初期使用鉸孔質量好，但刀尖很快鈍化，加工質量反而降低，同時也使重磨量加大，故后角取較小值，而且后角取較小值有利于增加阻尼，避免振動。
