噴吸鉆鉆頭部分的結構與內排屑深孔鉆基本相同，區別在于與鉆頭相連的鉆桿采用的是雙層管，如圖所示。工作時，切削液以一定壓力經內、外鉆管之間輸入，其中2/3的切削液通過鉆頭上的幾個小孔流向切削區，對鉆頭切削部分及導向部分進行冷卻與潤滑，然后帶著切屑從內管排出，另外1/3切削液則通過內鉆管上的噴嘴（月牙形小槽）向后噴入內鉆管，由于流速增大形成噴射效應而形成一個低壓區，低壓區一直延伸到鉆頭的排屑通道。這樣切屑便隨著切削液被吸入內鉆管，從而迅速排出。

噴吸鉆與一般內排屑深孔鉆在外形上十分相似，其主要區別是在于有內鉆管。內鉆管的作用主要是利用鉆管末端的月牙形噴嘴在內鉆管內形成一個低壓區，產生噴吸效應，從而促進切屑順利排出。

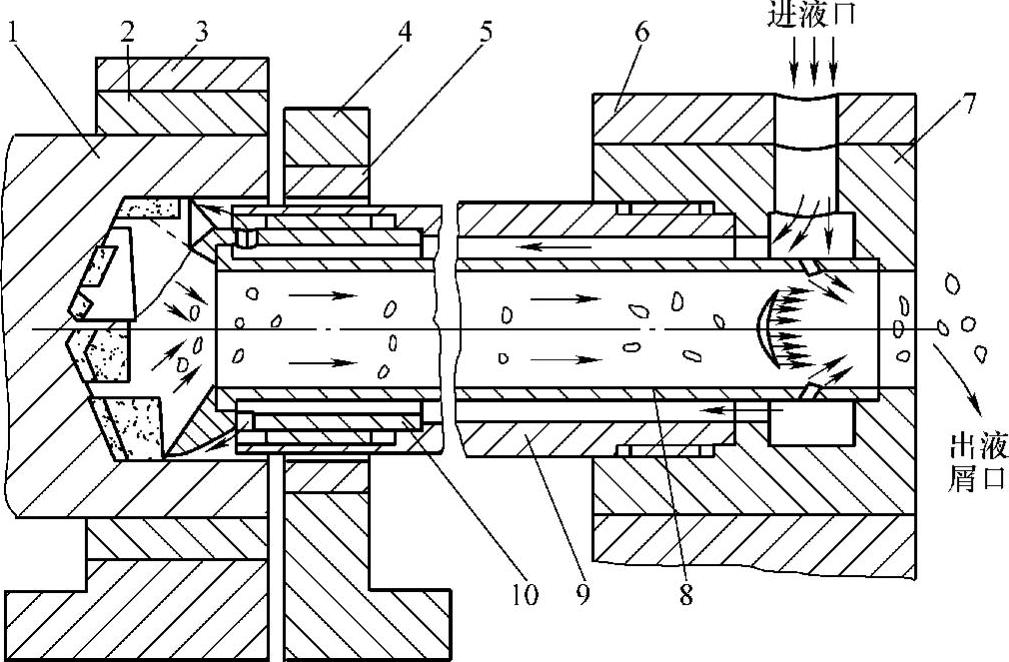

噴吸鉆的結構

1—工件 2—夾爪 3—中心架 4—引導架 5—導向管 6—支持座 7—連接套 8—內管 9—外管 10—鉆頭
