可轉位銑刀一般由刀片、定位元件、夾緊元件和刀體組成。由于刀片在刀體上有多種定位與夾緊方式，刀片定位元件的結構又有不同類型，因此可轉位銑刀的結構型式有多種，分類方法也較多。但對用戶選擇刀具結構類型起主要作用的是刀片排列方式，排列方式可分為平裝結構和立裝結構兩大類。

平裝結構銑刀的刀體結構工藝性好，容易加工，并可采用無孔刀片（無孔刀片價格較低，可重磨）。這種結構由于需要夾緊元件，刀片的一部分被覆蓋，容屑空間較小，且切削力方向的硬質合金截面較小，故平裝結構的銑刀一般用于輕型和中量型的銑削加工。

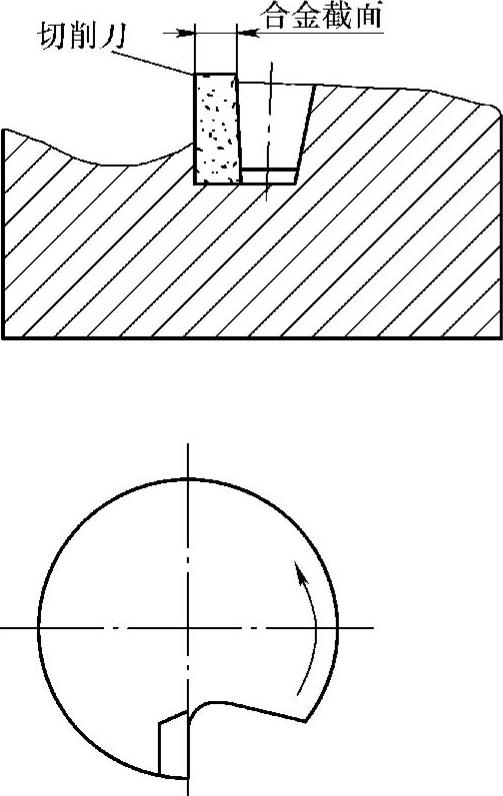

立裝結構的刀片只用一個螺釘固定在刀槽上，結構簡單，轉位方便，刀片裝夾零件較少，但刀體的加工難度較大，一般需用五坐標加工中心進行加工。由于刀片切向安裝，在切削力方向的硬質合金截面較大，因而可進行大切深、大走刀量切削，這種銑刀適用于重型和中型的銑削加工，是數控龍門銑床、落地鏜銑床、較大規格加工中心、專用銑削機床等重型、中型高效、高精度銑削加工的最佳選擇。

平裝結構

立裝結構
