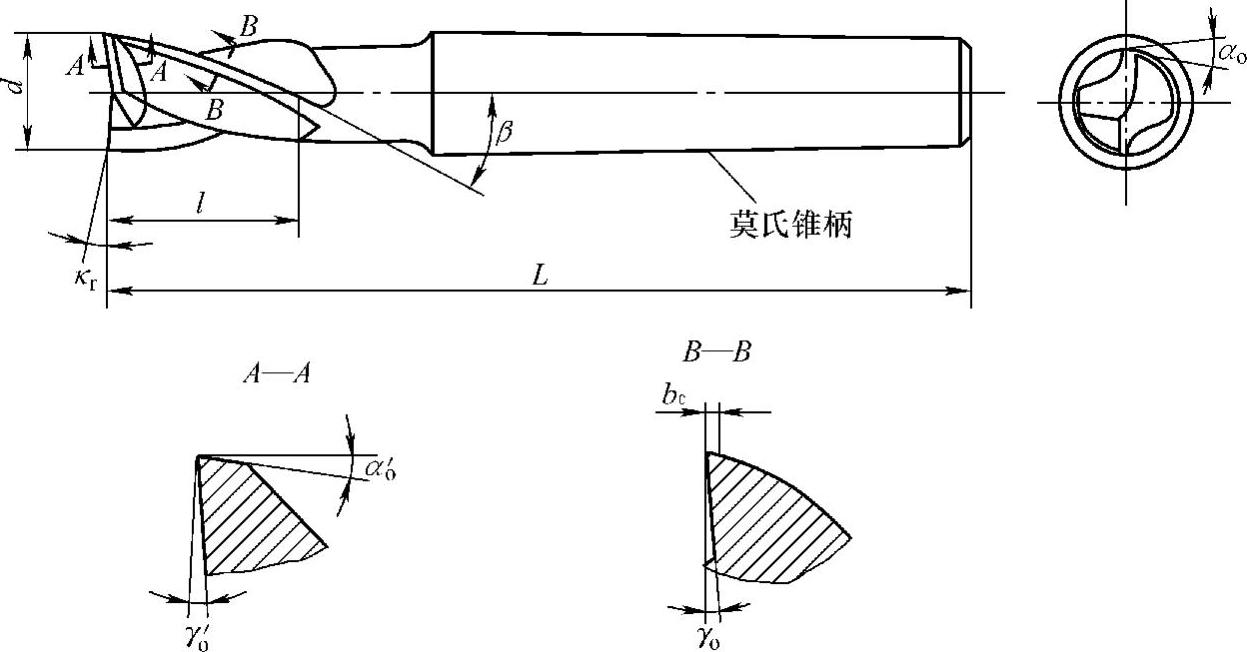

鍵槽銑刀如圖所示,它有兩個刀齒,圓柱面和端面都有切削刃,端面刃延至中心,既像立銑刀,又像鉆頭。加工時先軸向進給達到槽深,然后沿槽方向銑出鍵槽全長。主要用于加工圓頭平鍵封閉鍵槽。
鍵槽銑刀
按國家標準規定,直柄鍵槽銑刀直徑d=2~22mm,錐柄鍵槽銑刀直徑d=14~50mm。鍵槽銑刀直徑的偏差有e8和d8兩種。鍵槽銑刀的圓周切削刃僅在靠近端面的一小段長度內發生磨損,重磨時,只需刃磨端面切削刃,因此重磨后銑刀直徑不變。
