模具銑刀（見下圖）用于加工模具型腔或凸模成形表面。在模具制造中廣泛應用。它是由立銑刀演變而成。高速鋼模具銑刀主要分為圓錐形立銑刀（直徑d=6～20mm，半錐角α/2=3°、5°、7°和10°）、圓柱形球頭立銑刀（直徑d=4～63mm）和圓錐形球頭立銑刀（直徑d=6～20mm，半錐角α/2=3°、5°、7°和10°）。按工件形狀和尺寸來選擇。

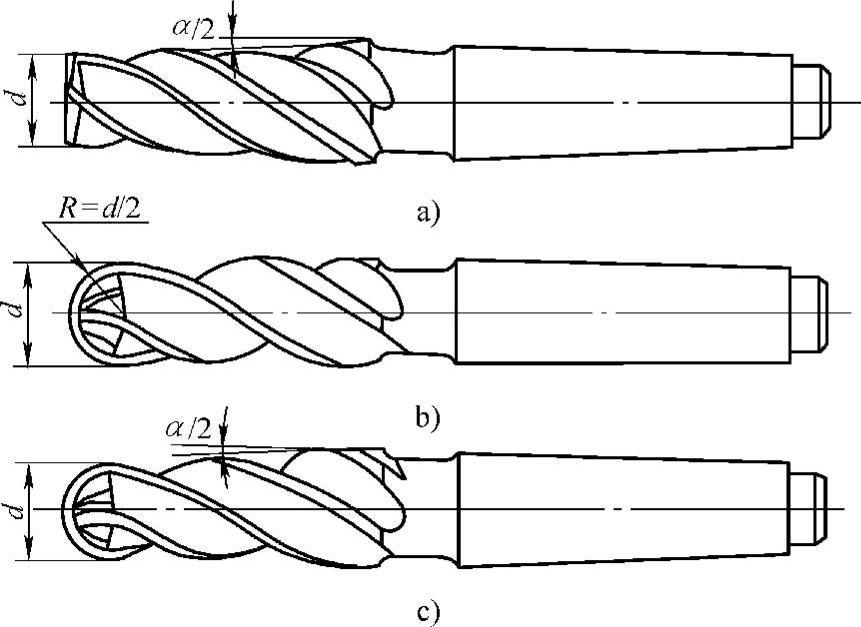

高速鋼模具銑刀

a）圓錐形立銑刀 b）圓柱形球頭立銑刀 c）圓錐形球頭立銑刀

硬質合金球頭銑刀可分為整體式和可轉位式。整體式硬質合金球頭銑刀直徑d=3～20mm，螺旋角β=30°或45°，齒數z=2～4齒。適用于高速、大進給銑削。加工表面粗糙度值小，主要用于精銑。

可轉位球頭立銑刀（見下圖）前端裝有一片或兩片可轉位刀片，它有兩個圓弧切削刃，直徑較大的可轉位球頭立銑刀除端刃外，在圓周上還裝長方形可轉位刀片，以增大最大吃刀量。用這種球頭銑刀進行坡銑時，向下傾斜角不宜大于30°。銑削表面粗糙度值較大，主要用于高速粗銑和半精銑。

可轉位球頭立銑刀
