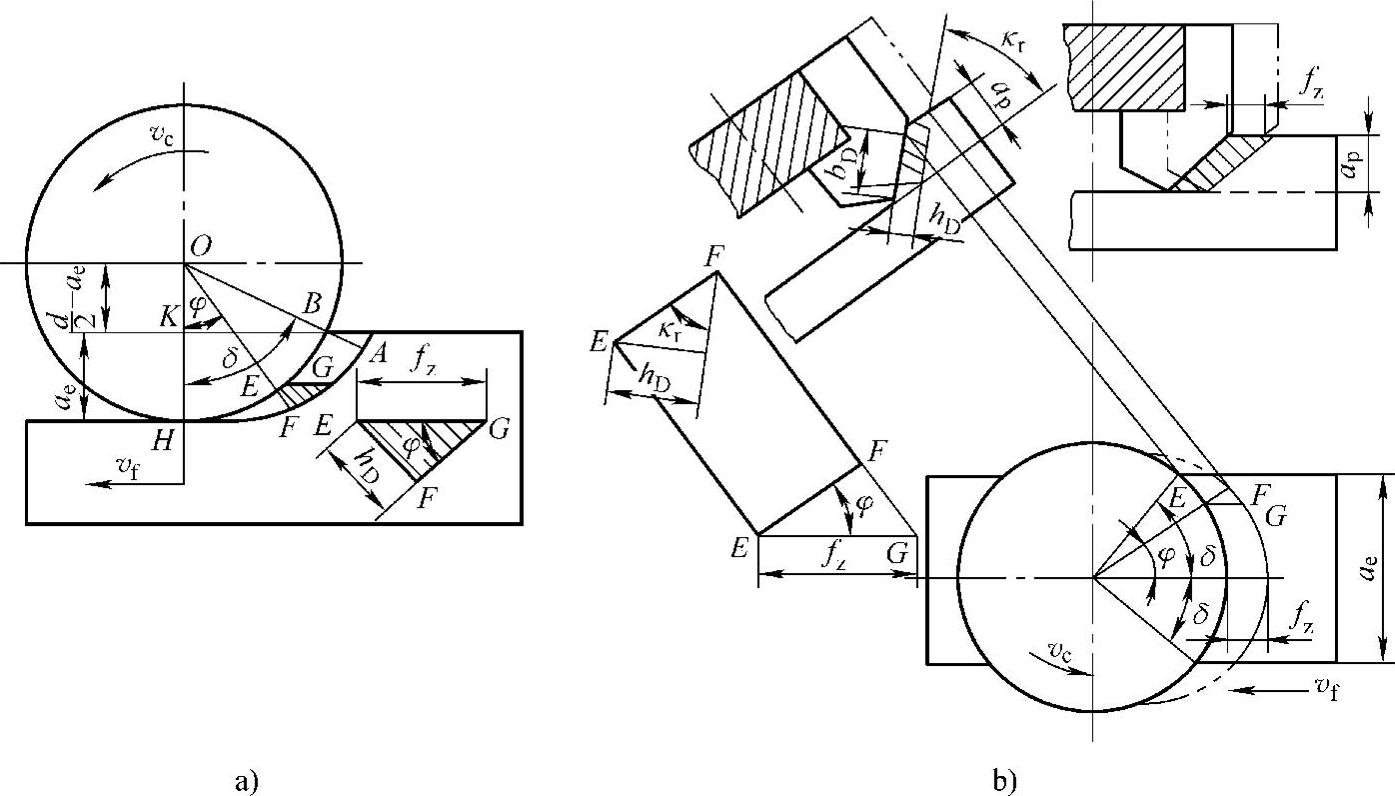

圓柱銑刀和面銑刀加工時切削層的形狀如圖所示。
切削層厚度hD是在基面內測量的相鄰兩個刀齒主切削刃運動軌跡之間的距離。圓周銑削和端面銑削的切削層厚度計算公式為
圓周銑削hD=fzsinφ （式1）
端銑hD=fzcosφsinκr （式2）
式中 κr——主偏角（°）；
φ——刀齒回轉位置角（°）。
從（式1）、（式2）可以看出，銑削時切削層厚度hD是隨刀齒回轉位置角φ，即刀齒位置的不同而變化的。圓周銑削時，刀齒在起始位置H點時，hD=0，為最小值；刀齒即將離開工件到達A點時，切削層厚度最大。端銑時，切削層厚度在刀齒剛切入工件時最小，中間位置最大，然后又逐漸減小。由于切削層厚度的不斷變化，因此銑削加工過程切削力的波動比車削加工要大一些。
加工時切削層的形狀
a）圓周銑削 b）端銑
