YT類硬質合金的主要成分為WC-TiC-Co，用于加工長切屑的黑色金屬。該類合金中的硬質相除WC外，還含有5%～30%（質量分數）的TiC。典型牌號有YT30、YT15、YT14、YT5等，其TiC含量分別為30%、15%、14%、5%。這類硬質合金的硬度為89.5～92.5HRA，抗彎強度為900～1400MPa。因TiC的硬度和熔點比WC高，故YT類硬質合金的硬度、耐磨性和耐熱性（900～1000℃）均比YG類硬質合金高，但抗彎強度特別是沖擊韌度顯著降低。例如，YT15和YG6的含Co量同為6%，YT15的硬度提高了1.5HRA，但抗彎強度降低了300MPa。
YT類硬質合金隨著TiC含量增加，其導熱性、磨削性和焊接性顯著降低，在使用時要防止過熱而使刀片產生裂紋。另外，YT類硬質合金在切削鈦合金和含鈦的不銹鋼時，刀具中的鈦元素會與工件里的鈦元素有較強的親和力，而發(fā)生刀具嚴重磨損的粘刀現象，因此，這種情況下要避免采用YT類硬質合金。部分典型YT類硬質合金的成分和性能見表。

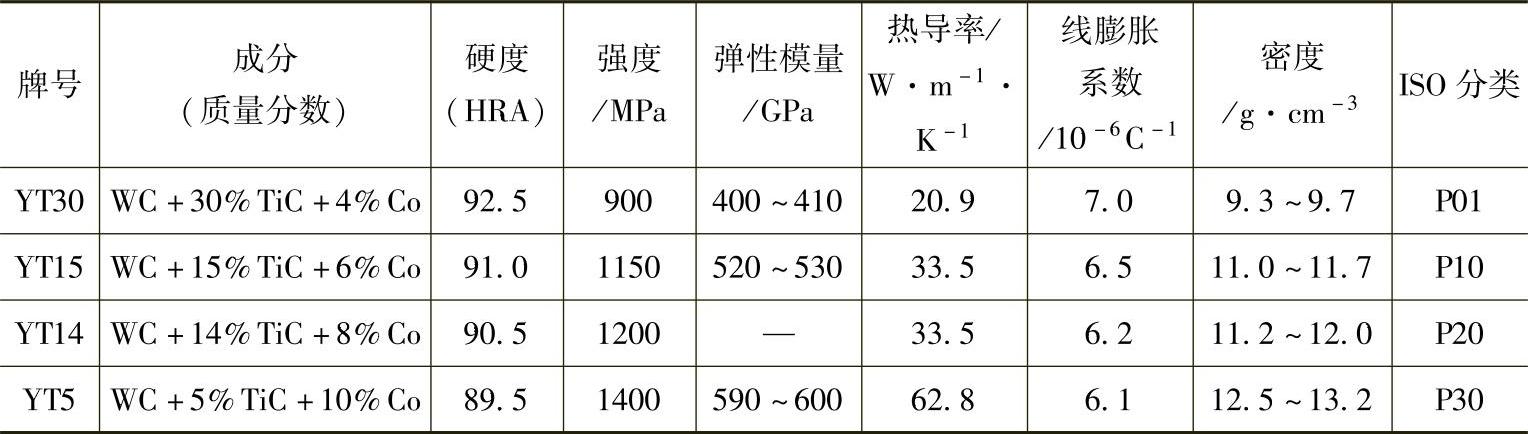

部分典型YT類硬質合金的成分和性能
