銑刀片的夾緊方式很多，并有相應的典型結構，各種典型結構又有其各自的特點。下表為常用的銑刀片夾緊方式的典型結構及其特點。

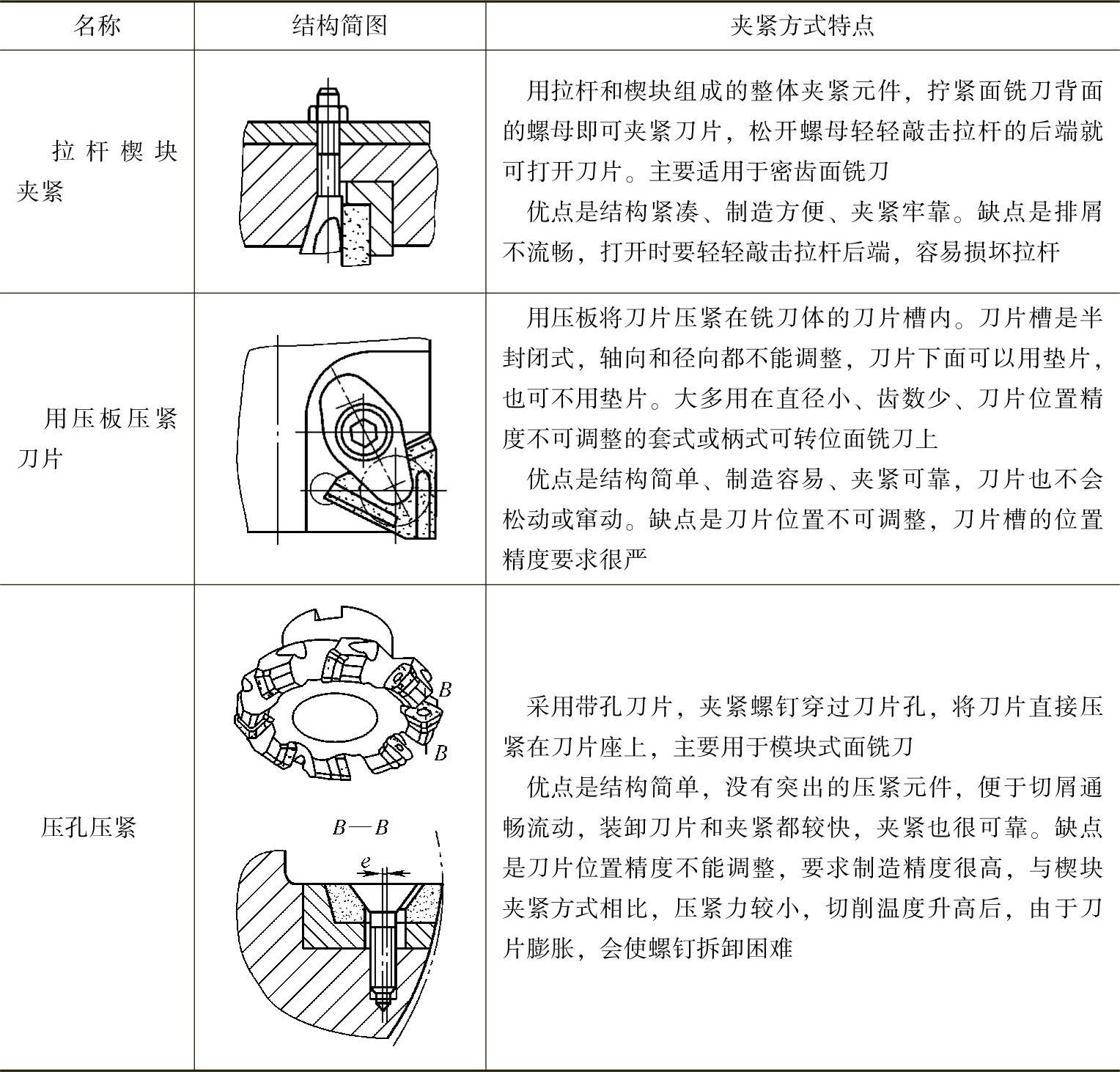

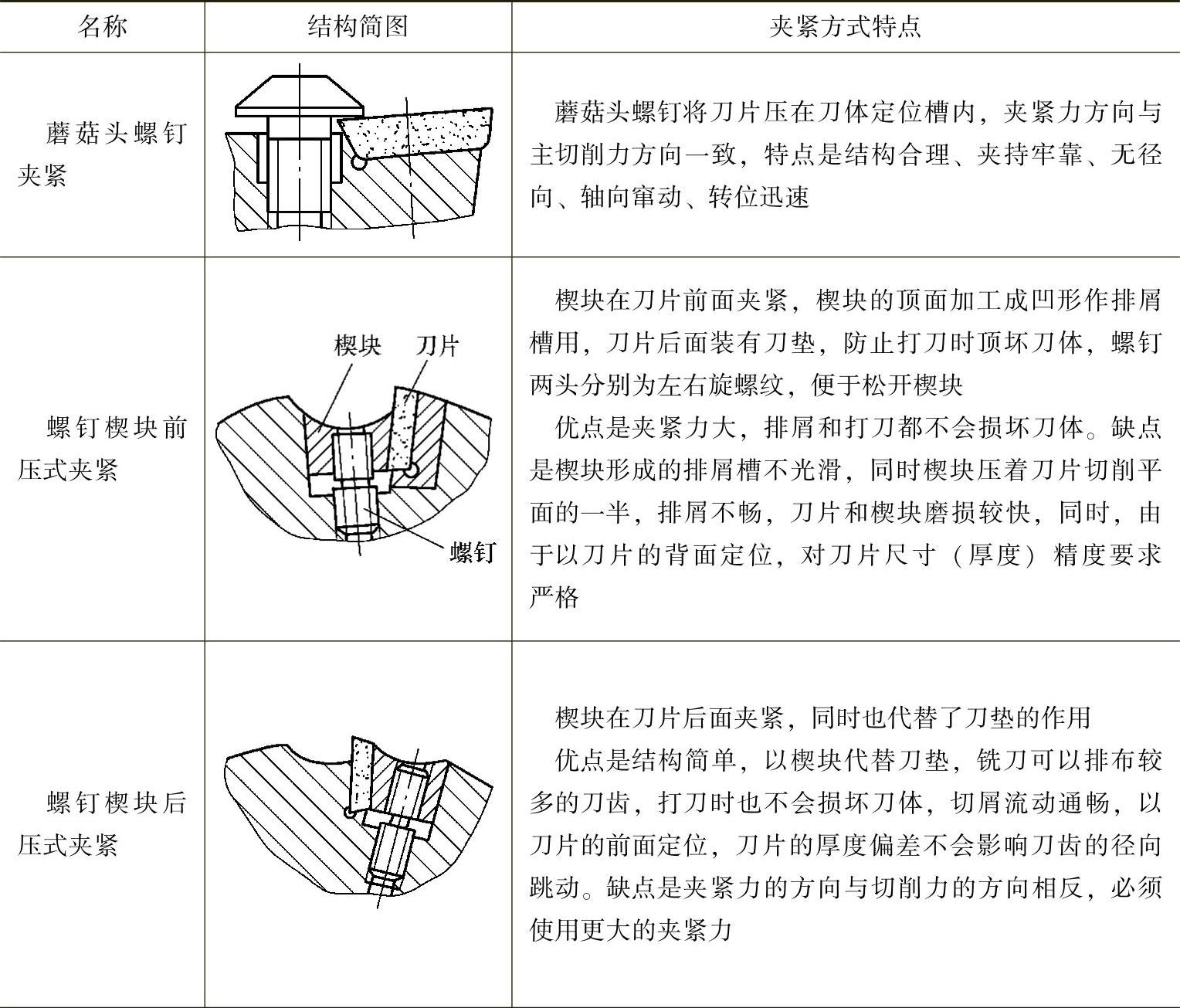

銑刀片夾緊方式典型結構及其特點

選擇銑刀片的夾緊方式時，除了要滿足刀片夾緊的基本要求，還應考慮刀片在刀體上的平裝和立裝兩種安裝方式：平裝式是指刀片沿刀體的徑向排列安裝；立裝是指刀片沿刀體的切向排列安裝。

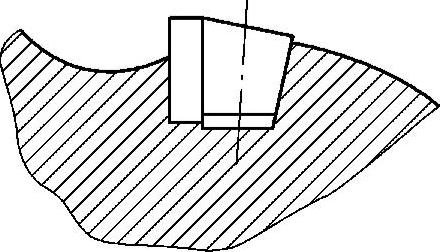

刀片平裝（刀片徑向排列）如圖所示

刀片平裝（刀片徑向排列）

這種刀片安裝方式使用最為廣泛，其優點是：

1）刀片安裝和受力的支承面大。

2）用楔塊在刀片的前面或后面壓緊，刀片夾緊牢靠。

3）刀片后面裝有刀墊或楔塊，打刀時，不會損壞銑刀刀體。

4）擰松楔塊的螺釘，刀片即可取出，刀片轉角或更換都很方便。

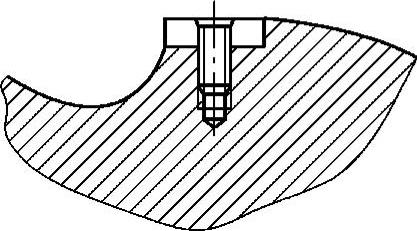

刀片立裝（刀片切向排列）如圖所示，這種刀片安裝方式的優點是：

1）刀片切向排列，刀片本身承受切削力的截面大。

刀片立裝（刀片切向排列）

2）刀片采用切削力夾緊，只用一個螺釘將刀片固定在刀體上，結構簡單，容屑槽大，排屑通暢。

3）刀片后面允許較寬的磨損區，刀片不易崩刃和損壞。

4）結構簡單，無需儲存多種夾緊備件。
