旋轉型刀具的柄部形式，從刀具柄部的形狀分，有圓柱柄、圓錐柄、削平型柄；從刀具柄部裝夾方式分，有側固柄、螺紋柄、自?shī)A圓錐柄等。目前應用于各類旋轉型刀具的柄部類型見表。

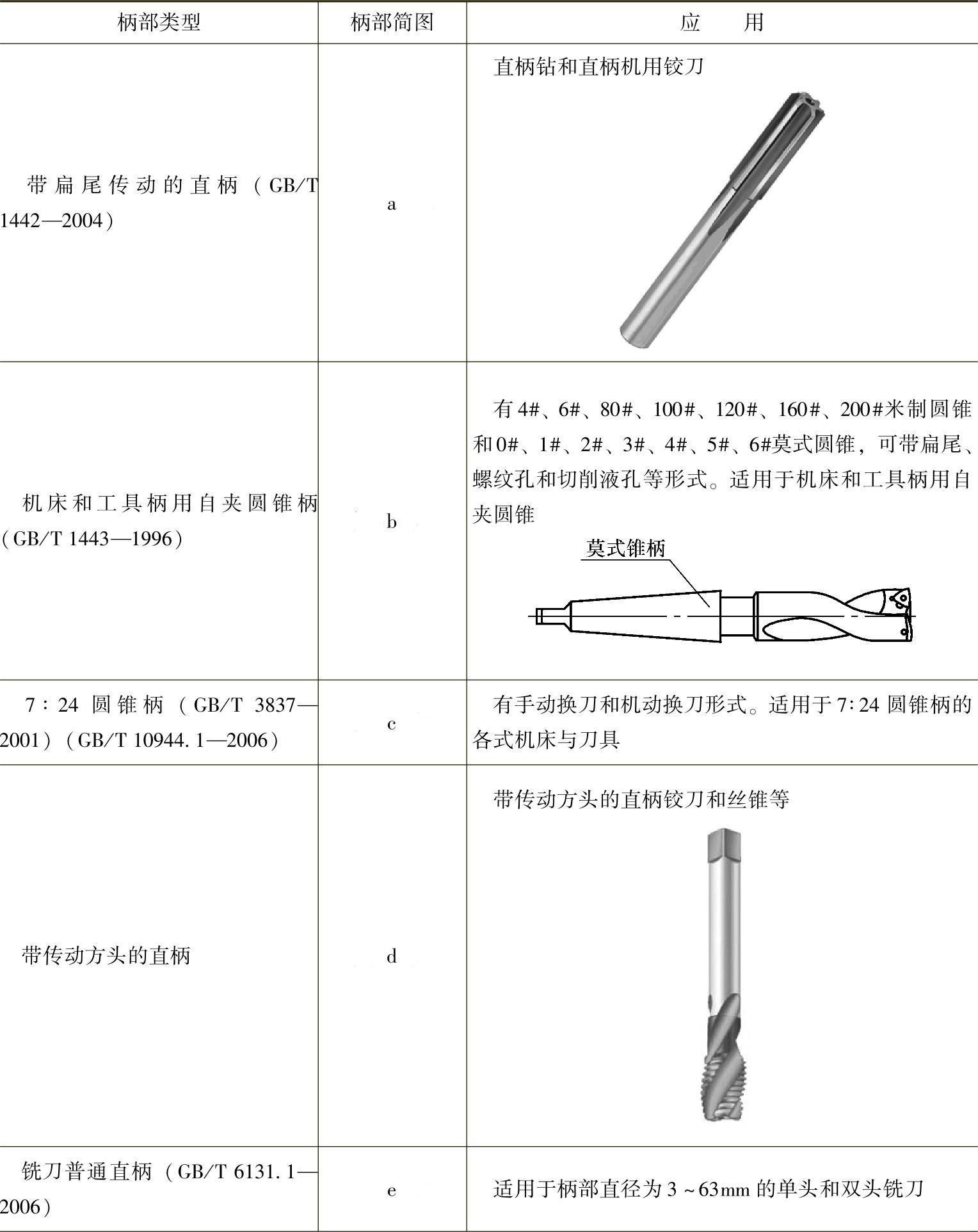

旋轉型刀具的柄部類型

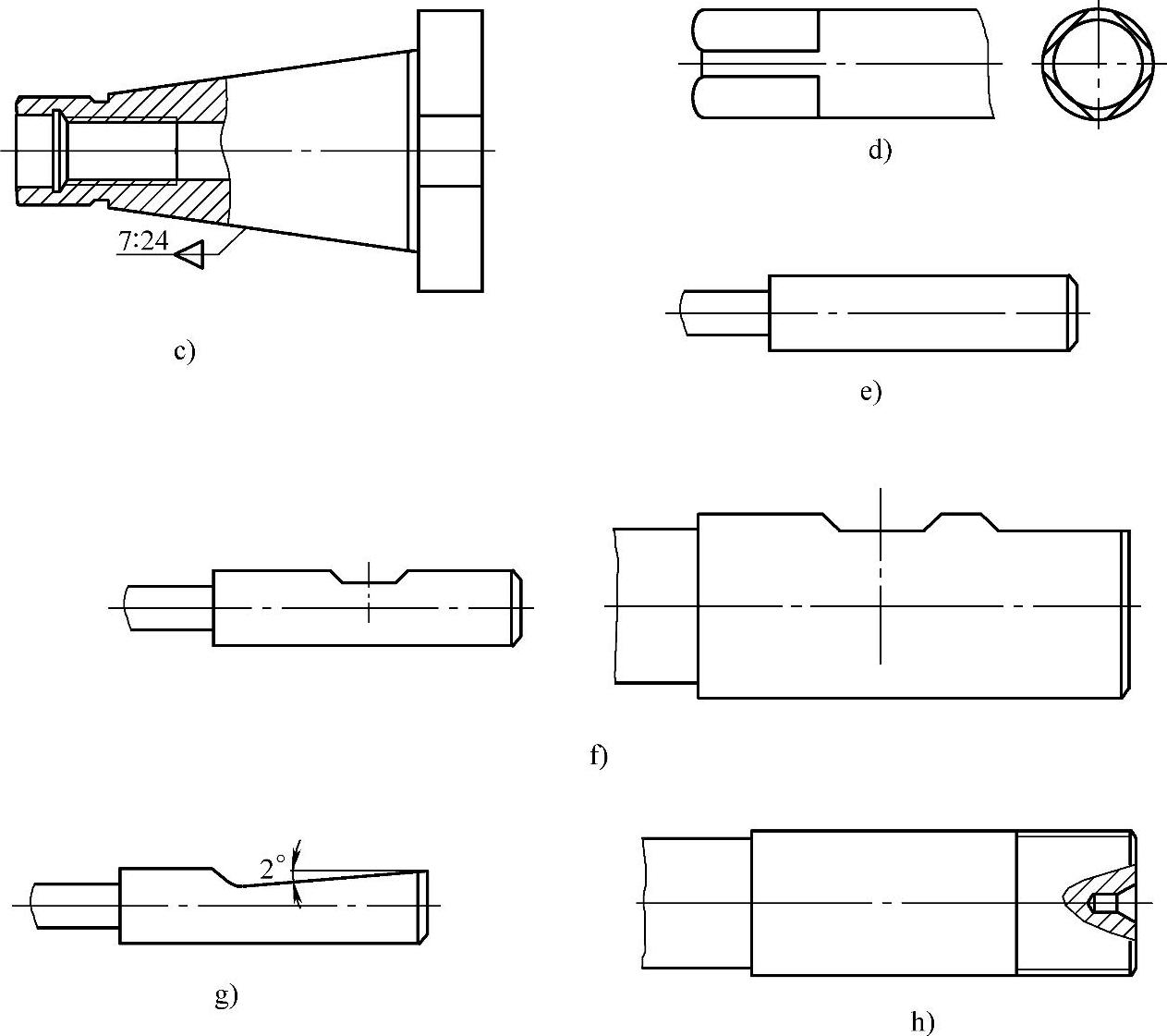

各類旋轉刀具柄部簡圖
a）帶扁尾傳動的直柄 b）機床和工具柄用自?shī)A圓錐柄
c）7∶24圓錐柄 d）帶傳動方頭的直柄 e）銑刀普通直柄 f）銑刀削平直柄 g）銑刀2°斜削平直柄 h）銑刀螺紋直柄
