固定型刀柄主要形狀有圓形、方形、扁形等。圓形刀柄的橫截面為圓形，如圖a所示，刀柄有圓柱形和圓錐形兩種。圓柱形刀柄的旋轉中心在夾緊后與機床裝夾孔的旋轉中心將不一致，因此一般不應用于旋轉類刀具的刀柄，常用于車刀桿，采用側面壓緊方式；圓錐形的刀柄定位、裝夾精度高，目前在高精、高效加工中應用普遍，如現代數控工具系統的刀具柄部基本都以圓錐形為主。方形刀柄如圖b所示，主要用于車削加工中，采用側面壓緊方式，對中定心性相對較差。扁形、薄刀板形如圖c所示，主要用于加工空間受限的場合，如目前較流行的薄刀、各種形狀切槽刀。

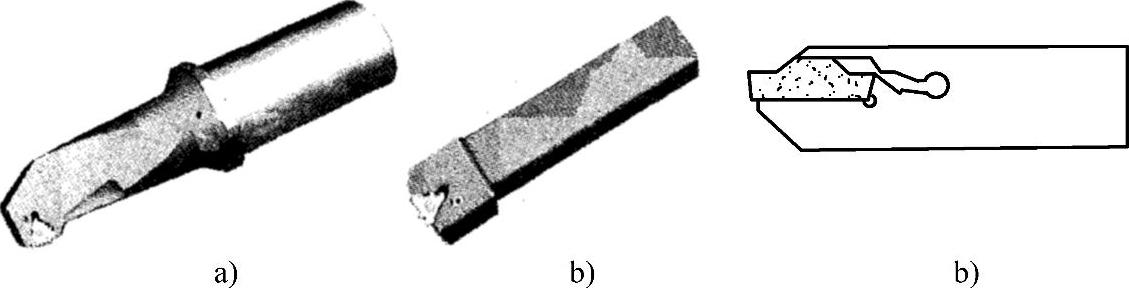

刀柄形式
a）圓形刀柄 b）方形刀柄 c）扁形刀柄

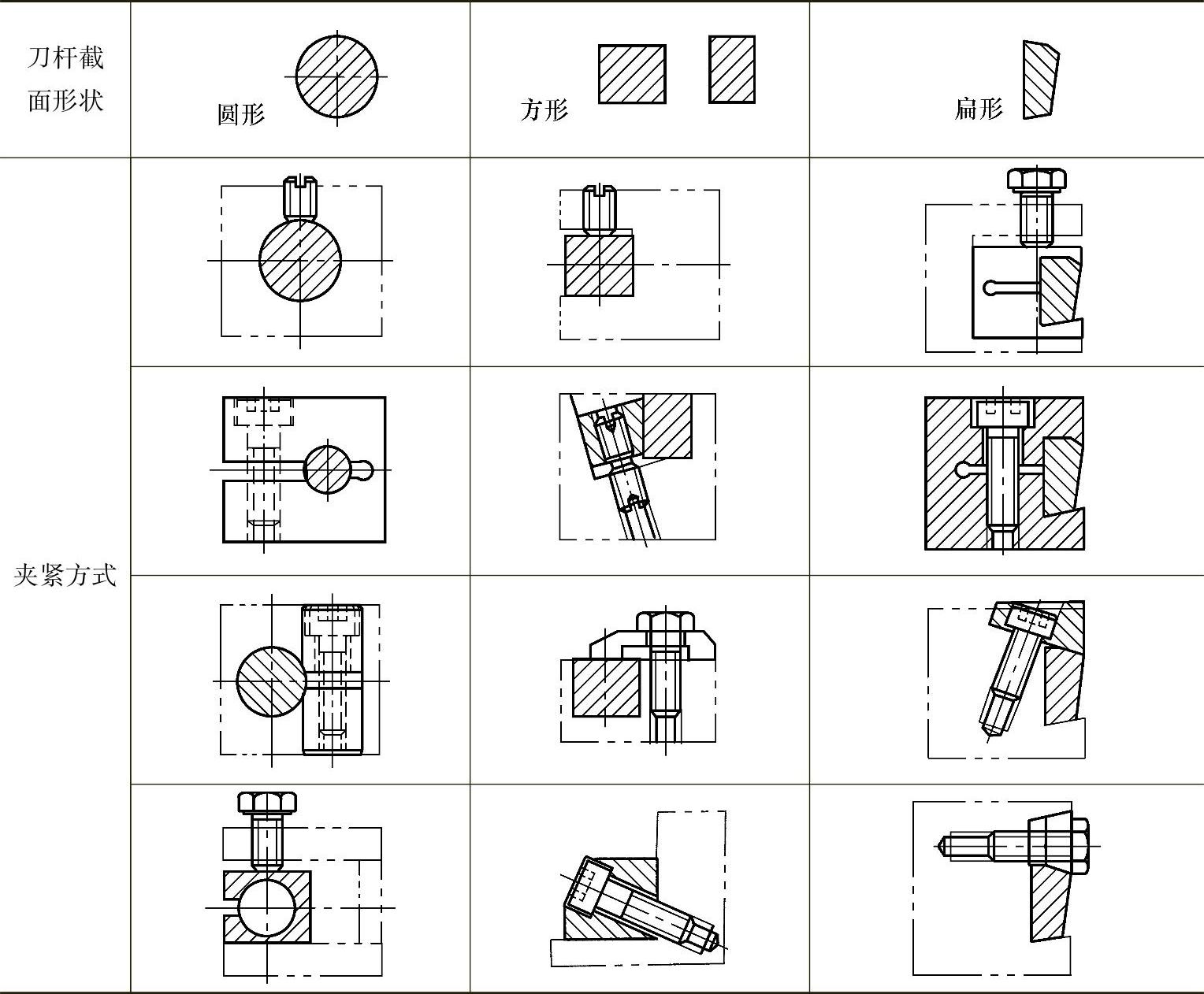

刀柄的夾緊方式較多，下表列出了各種刀柄截面形狀和常用的夾緊方式。
各種刀柄截形和常用的夾緊方式
