擬訂工藝路線是設計工藝規程最為關鍵的一步，需順序完成以下幾個方面的工作。

1、選擇定位基準
前面已經敘述。

2、表面加工方法的選擇

（1）各種加工方法的經濟加工精度和表面粗糙度

不同的加工方法如車、磨、刨、銑、鉆、鏜等，其用選各不相同，所能達到的精度和表面粗糙度也大不一樣。即使是同一種加工方法，在不同的加工條件下所得到的精度和表面粗糙度也大不一樣，這是因?yàn)樵诩庸み^程中，將有各種因素對精度和粗糙度產生影響，如工人的技術水平、切削用量、刀具的刃磨質量、機床的調整質量等等。

某種加工方法的經濟加工精度：是指在正常的工作條件下（包括完好的機床設備、必要的工藝裝備、標準的工人技術等級、標準的耗用時間和生產費用）所能達到的加工精度。

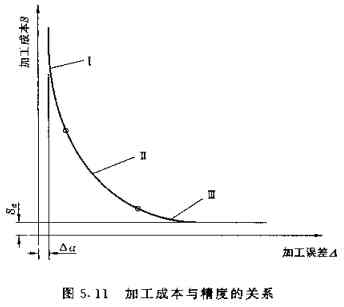

（加工成本與加工精度的關系見圖5.11）（各種加工方法所能達到的經濟精度、表面粗糙度等可查《金屬機械加工工藝人員手冊》）。

（2）加工方法和加工方案的選擇

1）根據加工表面的技術要求，確定加工方法和加工方案；

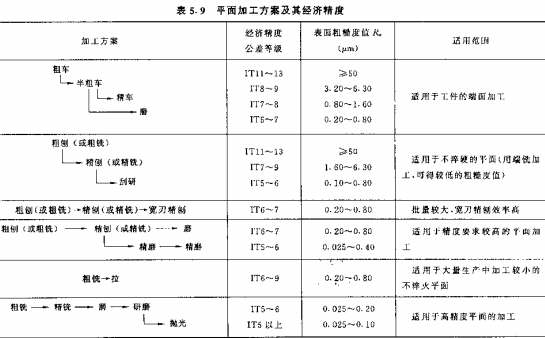

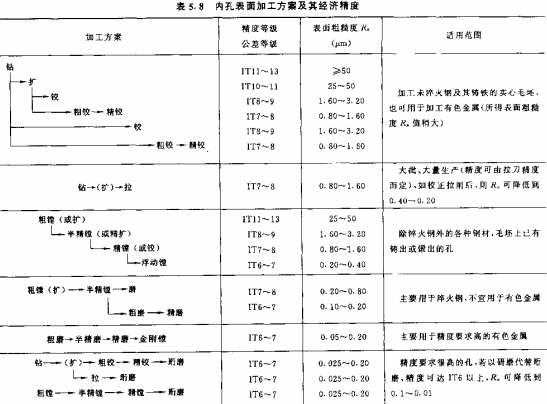

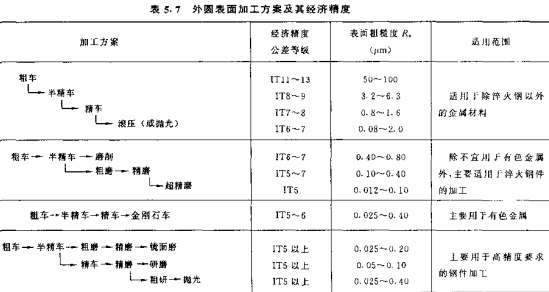

這種方案必須在保證零件達到圖紙要求方面是穩定而可靠的，并在生產率和加工成本方面是最經濟合理的。（表5.7、表5.8、表5.9分別為外圓表面、內孔表面和平面加工方案及其經濟精度）

2）要考慮被加工材料的性質；

例如，淬火鋼用磨削的方法加工；而有色金屬則磨削困難,，一般采用金剛鏜或高速精密車削的方法進行精加工。

3）要考慮生產綱領，即考慮生產率和經濟性問題。

如：大批大量生產應選用高效率的加工方法，采用專用設備。例如，平面和孔可用拉削加工，軸類零件可采用半自動液壓仿型車床加工，盤類或套類零件可用單能車床加工等。

4）應考慮本廠的現有設備和生產條件： 即充分利用本廠現有設備和工藝裝備。

在選擇加工方法時，首先根據零件主要表面的技術要求和工廠具體條件，先選定它的最終工序方法，然后再逐一選定該表面各有關前導工序的加工方法。

具體實例

例如，加工一個精度等級為IT6、表面粗糙度Ra為0.2μm的鋼質外圓表面，其最終工序選用精磨，則其前導工序可分別選為粗車、半精車和粗磨。主要表面的加工方案和加工工序選定之后，再選定次要表面的加工方案和加工工序。
　
小結：具有一定技術要求的加工表面，一般都不是只通過一次加工就能達到圖紙要求的，對于精密零件的主要表面，往往要通過多次加工才能逐步達。
　

3、機床設備與工藝裝備的選擇
　
（1）機床設備和工藝裝備的選擇
1、所選機床設備的尺寸規格應與工件的形體尺寸相適應；
2、精度等級應與本工序加工要求相適應；
3、電機功率應與本工序加工所需功率相適應；
4、機床設備的自動化程度和生產效率應與工件生產類型相適應。

（2）工藝裝備的選擇將直接影響工件的加工精度、生產效率和制造成本，應根據不同情況適當選擇。

1、在中小批生產條件下，應首先考慮選用通用工藝裝備(包括夾具、刀具、量具和輔具)；
2、在大批大量生產中，可根據加工要求設計制造專用工藝裝備。

（3）機床設備和工藝裝備的選擇不僅要考慮設備投資的當前效益，還要考慮產品改型及轉產的可能性，應使其具有足夠的柔性。

4、加工階段的劃分

1）根據零件的技術要求劃分加工階段。 分以下幾個階段：
粗加工階段 在此階段主要是盡量切除大部分余量，主要考慮生產率。
半精加工階段 在此階段主要是為主要表面的精加工做準備，并完成次要表面的終加工（鉆孔、攻絲、銑鍵槽等）。
精加工階段 在此階段主要是保證各主要表面達到圖紙要求，主要任務是保證加工質量。
光整加工階段 在此階段主要是為了獲得高質量的主要表面和尺寸精度。

2）將零件的加工過程劃分為加工階段的主要目的是：）

(1) 保證零件加工質量（因?yàn)楣ぜ袃?nèi)應力變形、熱變形和受力變形，精度、表面質量只能逐步提高，）；

(2) 有利于及早發現毛坯缺陷并得到及時處理；

(3) 有利于合理利用機床設備。

(4) 便于穿插熱處理工序：穿插熱處理工序必須將加工過程劃分成幾個階段，否則很難充分發揮熱處理的效果。

此外，將工件加工劃分為幾個階段，還有利于保護精加工過的表面少受磕碰損壞。

5、工序的劃分

6、工序順序的安排

1)機械加工工序的安排原則

1)先基準面后其它表面 先把基準面加工出來，再以基準面定位來加工其它表面，以保證加工質量。
2)先粗加工后精加工 即粗加工在前，精加工在后，粗精分開。
3)主要表面后次要表面 如主要表面是指裝配表面、工作表面，次要表面是指鍵糟、聯接用的光孔等。
4)先加工平面后加工孔 平面輪廓尺寸較大，平面定位安裝穩定，通常均以平面定位來加工孔。

2)熱處理工序及表面處理工序的安排

根據熱處理的目的，安排熱處理在加工過程中的位置。
1）退火 ： 將鋼加熱到一定的溫度，保溫一段時間，隨后由爐中緩慢冷卻的一種熱處理工序。 其作用是：消除內應力，提高強度和韌性，降低硬度，改善切削加工性。 應用： 高碳鋼采用退火，以降低硬度； 放在粗加工前，毛坯制造出來以后。
2)正火： 將鋼加熱到一定溫度，保溫一段時間后從爐中取出，在空氣中冷卻的一種熱處理工 序。 注：加熱到的一定的溫度，其與鋼的含C量有關，一般低于固相線200度左右。 其作用是：提高鋼的強度和硬度，使工件具有合適的硬度，改善切削加工性。應用： 低碳鋼采用正火，以提高硬度。放在粗加工前，毛坯制造出來以后。
3）回火： 將淬火后的鋼加熱到一定的溫度，保溫一段時間，然后置于空氣或水中冷卻的一種熱處理的方法。 其作用是：穩定組織、消除內應力、降低脆性。
4）調質處理（淬火后再高溫回火）： 其作用：是獲得細致均勻的組織，提高零件的綜合機械性能。 應用：安排在粗加工后，半精加工前。常用于中碳鋼和合金鋼。
5）時效處理： 其作用：是消除毛坯制造和機械加工中產生的內應力。 應用：一般安排在毛坯制造出來和粗加工后。常用于大而復雜的鑄件。
6）淬火： 將鋼加熱到一定的溫度，保溫一段時間，然后在冷卻介質中迅速冷卻，以獲得高硬度組織的一種熱處理工藝。 其作用是：提高零件的硬度。 應用：一般安排在磨削前。
7）滲碳處理：提高工件表面的硬度和耐磨性，可安排在半精加工之前或之后進行。
8）為提高工件表面耐磨性、耐蝕性安排的熱處理工序以及以裝飾為目的而安排的熱處理工序，例如鍍鉻、鍍鋅、發蘭等，一般都安排在工藝過程最后階段進行

3)檢驗工序的安排
為保證零件制造質量，防止產生廢品，需在下列場合安排檢驗工序： 1)粗加工全部結束之后；2)送往外車間加工的前后；3)工時較長和重要工序的前后；4)最終加工之后。 除了安排幾何尺寸檢驗工序之外，有的零件還要安排探傷、密封、稱重、平衡等檢驗工序。

4)其它工序的安排
1)零件表層或內腔的毛刺對機器裝配質量影響甚大，切削加工之后，應安排去毛刺工序。2)零件在進入裝配之前，一般都應安排清洗工序。工件內孔、箱體內腔易存留切屑，研磨、珩磨等光整加工工序之后，微小磨粒易附著在工件表面上，要注意清洗。3)在用磁力夾緊工件的工序之后，要安排去磁工序，不讓帶有剩磁的工件進入裝配線。
