在多刃面銑刀的設計上，要考慮到刀體的剛性狀態的時候，單純的螺釘鎖緊式可能會滿足不了我們的要求，這個時候就需要選擇楔塊夾緊式銑刀結構。

楔塊結構常見以下兩種：前置楔塊夾緊機構和后置楔塊夾緊機構。

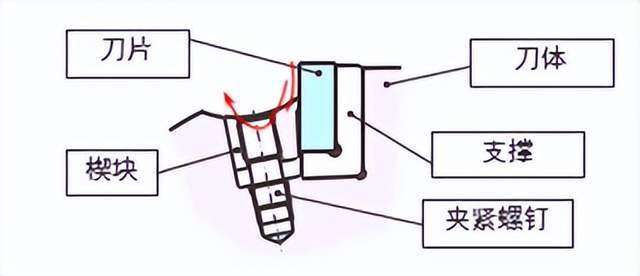

（圖1 前置楔塊夾緊機構）

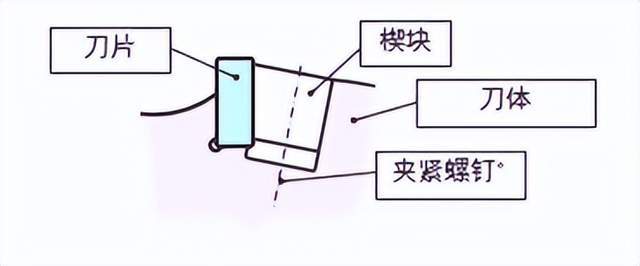

（圖2 后置楔塊夾緊機構）

使用時，兩種夾緊機構有什么區別呢？

1、加工成本

前置式包含支撐件+支撐件螺釘+支撐件夾緊孔加工費用，整體價格高于后置式。

2、最多刃數

前置式支撐件需要的空間多，相對來說，后置式需要空間更小從而滿足更多刃數的設計。

3、刀體損耗

隨著使用過程推移，切屑會擦傷容屑槽的部分。對于前置楔塊式銑刀來說，只需要更換楔塊即可。而對于后置楔塊式銑刀，則需要對整個本體進行修整。

4、其他

后置楔塊夾緊機構在重切削時，如下圖所示，過大的切削力會引起刀片與楔塊貼合面張開。因此，在進行重切削時，推薦使用前置楔塊夾緊機構對應。

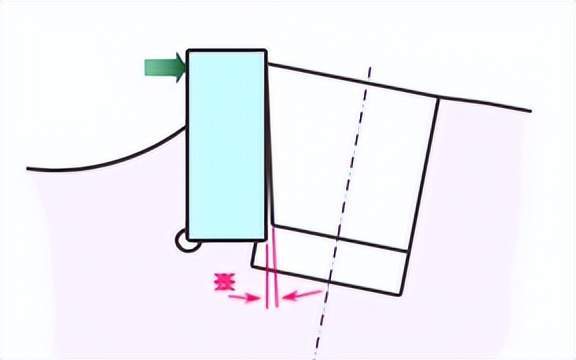

（圖3 后置楔塊式受力發生貼合不緊）
