司太立焊接后的硬度都比較高，大部分都在HRC50度左右，非常適合用CBN刀片加工

您可以把工件圖片和刀片需求發(fā)給我們，讓我們的技術(shù)人員，幫您選擇合適的刀具進(jìn)行加工。

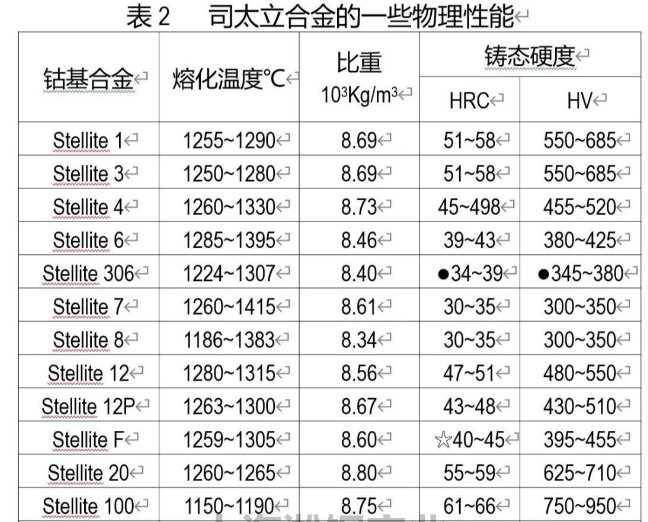

司太立合金發(fā)展至今可分為三個系列：

系列1: Co-Cr-W-C系列：該系列是經(jīng)典的司太立合金，其特點(diǎn)是所含合金元素少，含碳量除司太立-7以為都比較高，一般在1%以上，甚至大于2%，因此合金的硬度較高，如司太立-100可達(dá)HRC65，具有極好的耐磨粒磨損性能，抗高溫耐腐蝕、耐氣蝕的性能亦極佳，本系列的合金，W、C含量相差很大，性能亦不盡相同。代表性的合金有司太立1、6、12、20。

系列2: Co-Cr-W/Mo-Ni/Fe-C系列 ：與前系列1相比，降低了含碳量（＜5%），而增添了Mo、Ni、Fe、Nb等合金元素。該系的特點(diǎn)是適當(dāng)降低了合金的硬度，提高了韌性，綜合機(jī)械性能較好，機(jī)加工也比較方便，因此廣泛用作各種工程材料堆焊上，代表性的合金有司太立21、31（X-40）。

系列3：Co-Cr-W-C-Si-B系列 ：本系列合金與Co-Cr-W-C系列1相比，除部分牌號添加有Ni外，都含有Si、B元素。加入Si、B后，合金的熔點(diǎn)大為降低，這主要是為了改善合金的流動性以適應(yīng)噴熔噴焊的需要。由于硼的加入，合金中生成高硬度的B、Cr復(fù)合碳化物，制成的涂層硬度高，耐磨性極佳，涂層只能磨削，本系列合金全為合金粉末。
